ПАНОРАМЕР - Информационное цифровое матричное табло

Информационное табло серии «Панорамер» Т42-М-Ethernet (далее Табло) – это цифровое светодиодное табло, которое обеспечивает вывод изображений и текстов на матричный экран.

Табло «Панорамер» предназначено для включения в цифровую систему оповещения и/или цифровую систему технологического сопровождения.

Табло «Панорамер» может использоваться как автономное устройство или в составе автоматических системуправления технологическими процессами (АСУ ТП), систем охранно-пожарной сигнализации (ОПС), автоматических системах пожаротушения (АСПТ), системах оповещения и управления эвакуацией (СОУЭ), системах контроля и управления доступом (СКУД), в качестве индикатора отображения различной текстовой и графической информации.

Цифровая система оповещения с использованием табло «Панорамер»:

• возможность использования сети Ethernet предприятия;
• вывод своего изображения или текста на каждый случай;
• возможность обращения к конкретному Табло;
• возможность группирования Табло по зонам;
• возможность широковещательного вывода изображения на всех Табло.

Вместе с этим в Табло «Панорамер» имеется возможность автономного отображения предварительно закаченных изображений и текстов.

Табло имеет входной интерфейс Ethernet, четыре независимых управляющих входа и выходной ключ для подключения внешнего устройства.

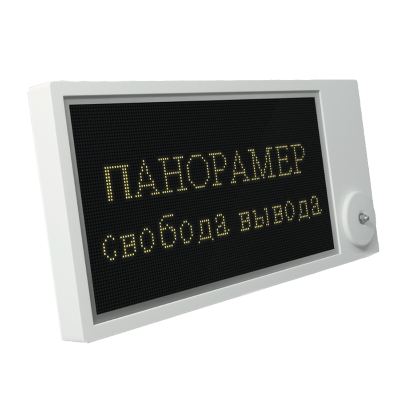

В качестве устройства индикации используется матричное светодиодное табло RGB с шагом между пикселями 3 мм (рис.1). Размер видимой части табло (ДхВ) 400х200 мм. Габариты Табло (ДхВхТ) 505х230х35мм.

ПРОЦЕСС ВВОДА ДАННЫХ

В энергонезависимой памяти Табло располагаются две текстовых страницы экрана и две графические страницы экрана. Страницу, выводимую на экран, можно переключать командами без дополнительной закачки данных.

Для оформления текста на текстовых страницах Табло можно изменять размер шрифта, цвет шрифта, цвет рамки экрана. Есть возможность включения режима бегущей строки.

Графические страницы экрана могут быть нарисованы в графическом редакторе и сохранены в виде файлов для последующей закачки .

После закачивания, страницы экрана хранятся в энергонезависимой памяти табло. Это гарантирует сохранность страниц при скачке питания, а также позволяет отключить Табло после закачки и установить его в нужном месте с уже закачанными страницами. После подачи питания на Табло выводится страница, которая была выведена на экран последней.

Для закачки и управления используется программа TabloX_Control, которая позволяет сконструировать текстовые и графические страницы на компьютере и передать их на любое Табло, имеющееся в сети Ethernet TCP/ IP по протоколу Modbus TCP. Программа TabloX_Control устанавливается на компьютере под ОС Windows.
