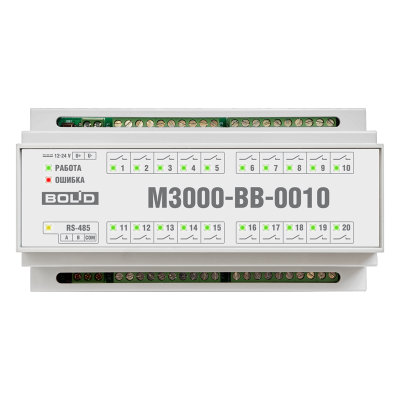

Модуль ввода-вывода М3000-ВВ-0010

Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий

Подробнее

298.33 руб./шт

Уточнить цену и наличие

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена может отличаться от цен в магазине

Актуальную стоимость и наличие товара уточняйте по телефону

Описание

Модуль ввода-вывода на 20 реле, работающий в протоколе Modbus предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, дренажного и канализационного водоотвода, обогрева кровли, освещения и т.п., и может быть использован для управления исполнительными механизмами с дискретным управлением и/или коммутации электрических цепей.

20 независимых дискретных выходов - замыкающих реле, рассчитанных на коммутацию напряжений до 250 В и токов до 5 А
Обмен данными по интерфейсу RS-485. Модуль как ведомое устройство поддерживает обмен данными по протоколу Modbus в режимах RTU и ASCII, различные форматы символа и скорости обмена до 115200 Baud
Формирование ШИМ-сигнала с периодом от 0,5 с до 24 ч и разрешением коэффициента заполнения до 0,1 %
Возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени

Наименование параметра		Значение параметра
Питание
Тип напряжения питания		постоянное
Напряжение питания, В		(12 … 24) ± 15 %
Потребляемая мощность, Вт, не более		7
Дискретные выходы
Количество дискретных выходов, шт.		20
Тип дискретных выходов		электромагнитное реле типа A (SPST-NO)
Тип коммутируемого напряжения		постоянное, переменное
Максимальное значение коммутируемого напряжения, В, не более	постоянного	30
	переменного	250 при cos φ не менее 0,8
Максимальное значение коммутируемого тока, А, не более		5
Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В, не менее		3000 в течение 1 мин (переменное напряжение)
Интерфейс связи
Количество интерфейсов связи, шт.		1
Тип интерфейса		RS-485
Протокол обмена данными		Modbus
Скорость обмена данными, Baud		1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200
Сопротивление встроенной согласующей нагрузки, Ом		120 ± 5%
Допустимое рабочее напряжение между цепями "COM" и "U-", В, не более	переменное	275
	постоянное	350
Электрическая прочность изоляции цепей интерфейса относительно остальных цепей прибора, В, не менее		1500 в течение 1 мин (постоянное напряжение)
Условия эксплуатации
Устойчивость по ГОСТ 52931-2008	к климатическим воздействиям	исполнение В4, но для работы при температуре от -40 до +55 °C
	к воздействиям атмосферного давления	исполнение P2
	к механическим воздействиям	исполнение N1
Диапазон рабочих температур, °С		-40 … +55
Относительная влажность воздуха, %, не более		80 при +35 °С
Прочие характеристики
Ограничения использования режима ШИМ:	механический ресурс (50% ШИМ с периодом 0,5 с без нагрузки)	650 часов
	электрический ресурс на резистивную нагрузку:	50% ШИМ с периодом 2,0 с при 250 В 5 А переменного тока	12 часов
	электрический ресурс на резистивную нагрузку:	50% ШИМ с периодом 2,0 с при 30 В 5 А постоянного тока	27 часов
Степень защиты оболочкой по ГОСТ 14254-2015		IP20
Способ монтажа		на DIN-рейку
Масса, кг, не более		0,4
Габаритные размеры, мм, не более		156×86×59
