Панель-3-ПРО исп. Л Контроллер радиоканальных и проводных устройств

Панель-3-ПРО исп. Л – прибор приемно-контрольный и управления пожарный, контролирующий радиоканальные устройства системы "Стрелец-ПРО" и проводные устройства системы "Спектр" и позволяющий строить беспроводные, проводные и гибридные системы в полном соответствии с требованиями СП 484.1311500.2020.

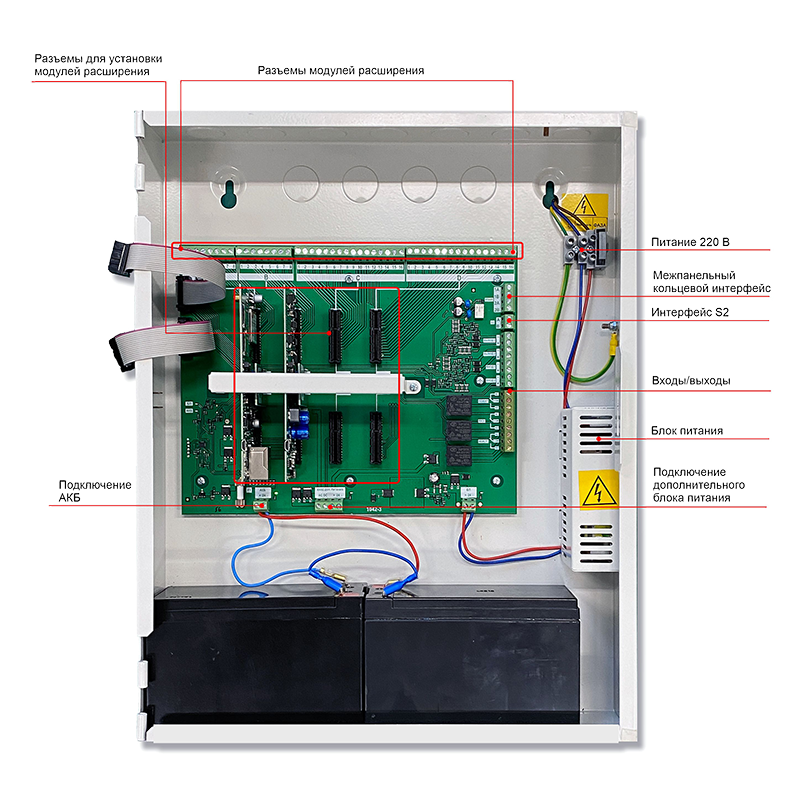

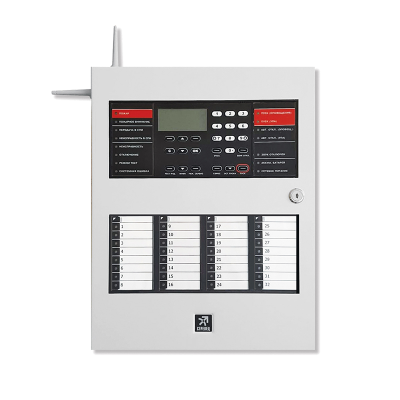

ППКУП Панель-3-ПРО исп. Л выполнен в моноблочном металлическом корпусе с органами управления и индикации: ЖК-дисплеем, блоком индикации, клавиатурой и считывателем карт доступа. В меню можно управлять системой, просматривать протокол событий, качество связи с устройствами и аналоговые значения. Внутри корпуса имеются кросс-плата, поддерживающая установку до 4 функциональных модулей, встроенный блок питания, предусмотрено место для аккумуляторов. По интерфейсу S2 при необходимости подключаются дополнительные функциональные блоки. Для защиты от несанкционированного доступа корпус закрывается на ключ.
Встроенные дисплей, клавиатура и блок индикации
До 4 встраиваемых функциональных модулей:
- СПК-МСЛ – модуль кольцевой сигнальной линии СЛ240
- МК-IP – модуль связи с облачным сервисом Streletz-Cloud
- ММПИ – модуль кольцевого межпанельного интерфейса
- МШС4/2 и МР6 – модули дополнительных шлейфов сигнализации и выходов
Контроль радиоканальных устройств системы Стрелец-ПРО и проводных устройств системы СПЕКТР (с СПК-МСЛ) - возможность сочетать радиоканальные и проводные решения
До 1920 адресов (512 пожарных извещателей, 1400 устройств оповещения и автоматики)
Удаленное подключение к системе через сервис Streletz-Cloud (с МК-IP)
Объединение до 30 Панелей-3-ПРО исп. Л в кольцевом межпанельном интерфейсе (с ММПИ)
Интерфейс S2 для подключения дополнительных функциональных блоков
2 выхода ОК, 3 силовых реле, 2 входа контроля внешних неисправности/блокировки
Встроенный разъем Micro USB
Питание от сети 220 В, 50 Гц


Прибор поставляется только в исп. Л

Интерфейсы для подключения к ПК:



• разъем Micro USB

С модулем МК-IP:



• порт Ethernet
•     сервис Streletz-Cloud

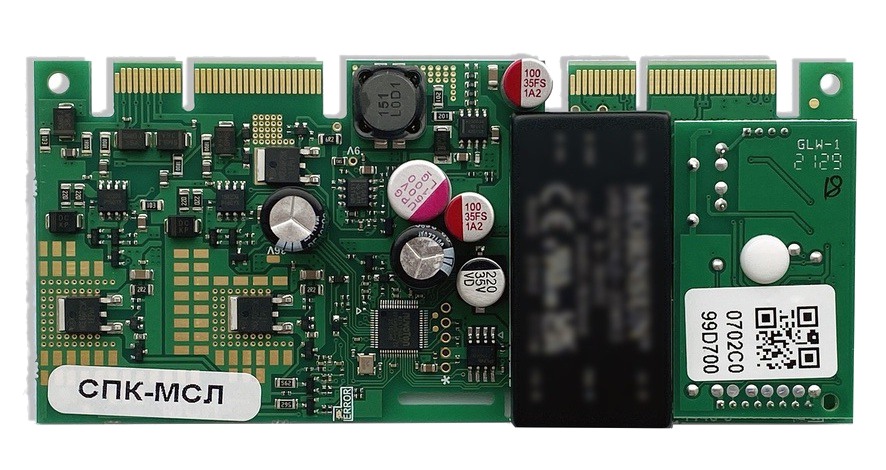

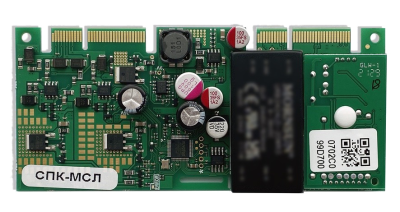

СПК-МСЛ

СПК-МСЛ - модуль сигнальной линии. Выполняет функцию контроля 1 кольцевой сигнальной линии СЛ240 для подключения проводных адресных пожарных извещателей и оповещателей из состава системы Спектр.

Поддержка до 240 адресов устройств в линии СЛ240
Общая длина контролируемой линии СЛ240 до 4 км
Контроль исправности сигнальной линии

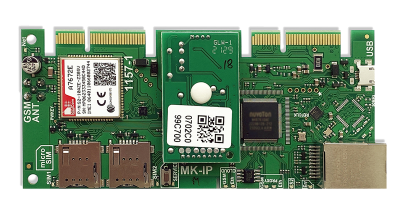

МК-IP

МК-IP - коммуникационный модуль. С его помощью Панель-3-ПРО исп. Л возможно подключить к облачному сервису Streletz-Cloud для организации удаленного доступа к системе. Также при наличии модуля МК-IP возможно подключиться к Панели-3-ПРО исп. Л по локальной сети на объекте.

В комплект входит встроенная GSM-антенна. При необходимости выносную антенну можно приобрести отдельно.
Удаленное подключение к системе через сервис Streletz-Cloud
GSM-модем с 2 SIM
Разъем Ethernet
Разъем SMA для подключения выносной GSM-антенны

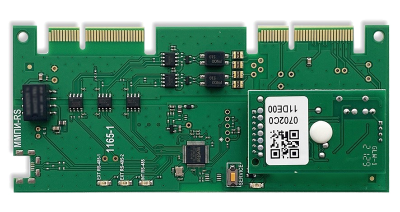

ММПИ

ММПИ - модуль кольцевого межпанельного интерфейса (МПИ). МПИ объединяет до 30 Панелей-3-ПРО исп. Л для построения систем емкостью до 15000 извещателей. Длина интерфейса между двумя приборами – до 1 км. Общая длина кольца – до 30 км.
До 30 Панелей-3-ПРО исп. Л в одной системе
Длина кольца МПИ – до 30 км, между двумя приборами – до 1 км

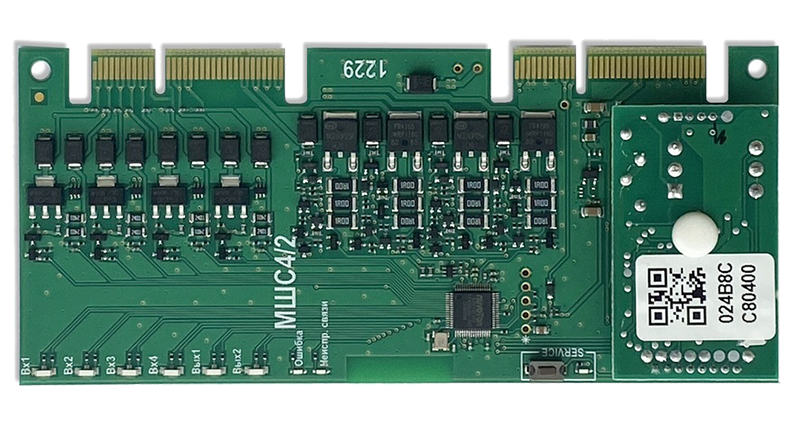

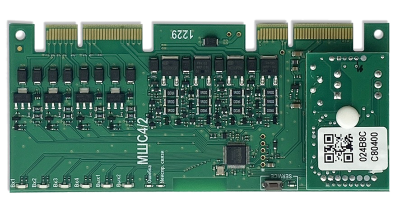

МШС4/2

МШС4/2 - модуль шлейфов сигнализации. Контролирует состояние 4-х шлейфов сигнализации в режимах "Пожарный дымовой/тепловой", "Технологический" и "Вход внешней неисправности".
4 программируемых ШС: "Пожарный" / "Технологический" / "Вход внешней неисправности"
2 выхода напряжения 24 В, 1 А с контролем целостности линии

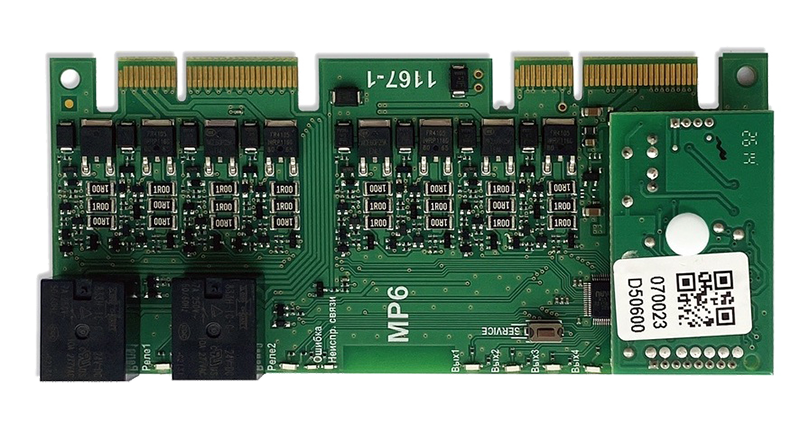

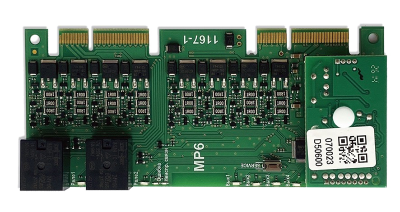

МР6

МР6 - исполнительный модуль. Содержит 2 силовых реле и 4 выхода напряжения для подключения внешних устройств.

4 выхода напряжения 24 В, 1 А с контролем целостности линии

Вариант комплектации	Р110-15	П011-11	Р011-11
Радио	есть	–	есть
Модуль СПК-МСЛ	1 шт.	–	–
Модуль МК-IP	есть	есть	есть
Модуль ММПИ	есть	есть	–
Модуль индикации	–	на 32 зоны	на 32 зоны
Адаптер питания	24 В / 3 А	24 В / 3 А	24 В / 3 А
Габариты корпуса	480 х 390 х 110 мм	480 х 390 х 110 мм	480 х 390 х 110 мм



Вариант комплектации	Р000-15	Р010-15
Радио	есть	есть
Модуль СПК-МСЛ	–	–
Модуль МК-IP	–	есть
Модуль ММПИ	есть	есть
Модуль индикации	–	–
Адаптер питания	24 В / 3 А	24 В / 3 А
Габариты корпуса	480 х 390 х 110 мм	480 х 390 х 110 мм
