Приборы приемно-контрольные охранно-пожарные — Страница 22

БУ32-И – блок управления и индикации состояния устройств ИСБ "Стрелец-Интеграл", работающий в интерфейсе S2.
Для отображения состояния и управления устройствами системы имеется 32 адресных индикатора, 32 кнопки с программируемым действием по нажатию и 8 индикаторов состояния.

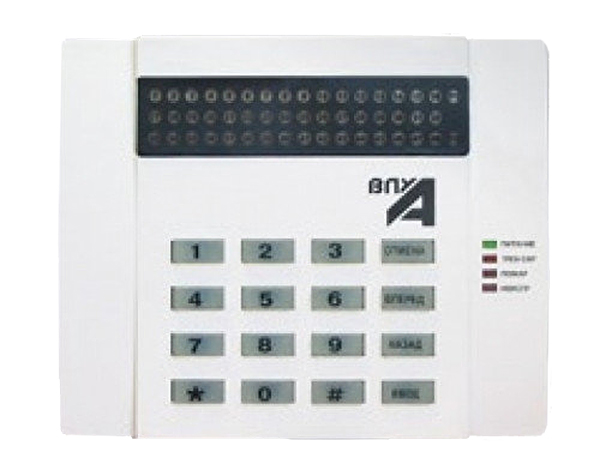

Выносная панель управления  ВПУ-А-16 предназначена для работы в составе ППКОП «А16-512» и модуля процессорного КСО-А и служит для индикации общего состояния системы, шлейфов сигнализации, линий технических средств оповещения. Осуществляется постановка под охрану и снятие с охраны зон путем предъявления ключей пользователей, сброс тревог, программирование конфигурации прибора или конфигурации любого прибора подключенного к модулю процессорному КСО-А, так же, к клавиатуре возможно подключение технического средства оповещения. К одному прибору «А16-512» возможно подключение до трех клавиатур ВПУ-А-16 с целью организации постов наблюдения.К модулю процессорному КСО-А возможно подключение до четырех клавиатур ВПУ-А-16 с целью организации постов наблюдения.

ИБ4-РР-ПРО – исполнительный блок, работающий в радиосети "Стрелец-ПРО", предназначенный для управления устройствами пожарной автоматики с помощью коммутации релейных выходов.
Исполнительный блок подходит для передачи управляющих сигналов приборам систем контроля и управления доступом, контроллерам лифтового оборудования и другим инженерным системам здания, позволяя автоматизировать их работу без необходимости прокладки протяженных кабельных линий.

Воздействие на органы управления ПУ осуществляется с предварительным вводом пароля или предъявлением электронного ключа.
Напряжение питания: 24 ± 4 В
Количество подключаемых и контролируемых устройств: 254
Связь с элементами системы: цифровая линия, интерфейс RS 485 (максимальная длина 4 000 м)
Связь с элементами других систем, а так же с системами более высокого уровня: цифровая линия, интерфейс RS 485
Общее количество контролируемых АПИ, которые могут быть объединены в зоны: 10 000
Количество управляемых выходов: 512
Потребляемый ток, не более: в дежурном режиме: 280 мА, в режиме пожар: 300 мА
Степени защиты, обеспечиваемые оболочками приборов: IP41 по ГОСТ 14254

Ключ доступа защищенный предназначен для:    постановки на охрану, снятия с охраны шлейфов сигнализации объекта хозяином, сброса экстренного вызова и тревоги группой задержания, отметки на объекте группы задержания и электромантеров
Ключ используется в приборах приемно-контрольных охранных, пожарных, охранно-пожарных и модулях сопряжения "Аларм-GSM3"
Ключ доступа защищенный используется только в комплекте с блоком контроля несанкционированного доступа БК НСД.

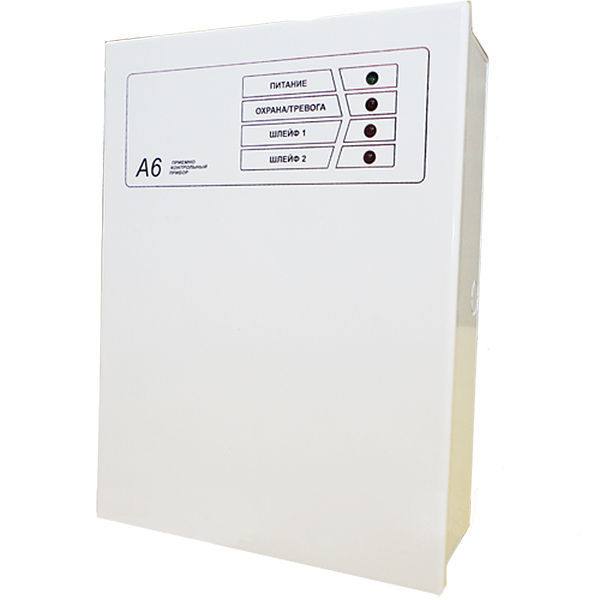

Приборы приёмно-контрольные охранно-пожарные  А6-02 осуществляет контроль двух шлейфов сигнализации. Приборы «А6» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: ИСА-8, адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET. Различение 4-х состояний (норма, тревога, тревога датчика, неисправность) для охранных шлейфов. Кнопка подтверждения снятия зоны с охраны. Взятие на охрану при помощи PIN-кодов с клавиатур ВПУ-А-06 и ВПУ-А и/или электронных ключей DS1990A и т.п. Количество релейных выходов: до 6 шт.

ШПС-24 обеспечивает контроль сетевого напряжения, выходного напряжения и напряжения АБ, а также автоматическую передачу извещений о наличии соответствующих напряжений/неисправностей, разряде аккумулятора, плохом состоянии АБ или его отключении, вскрытии корпуса с помощью интерфейса RS-485.

«Микрофонная консоль-20» предназначена для работы в СОУЭ, построенной на базе блоков «Рупор-300» в составе ИСО «Орион». Консоль обеспечивает передачу речевых команд диспетчера о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций в зоны речевого оповещения.

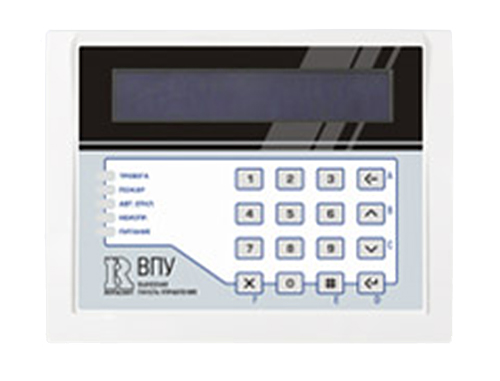

Выносная панель управления ВПУ-А-16С предназначен для работы в составе ППКОП «А16-512» и служит для индикации на светодиодном табло общего состояния системы, шлейфов сигнализации, линий технических средств оповещения. Осуществляется постановка под охрану и снятие с охраны зон путем предъявления ключей пользователей, сброс тревог, так же, к клавиатуре возможно подключение технического средства оповещения. Модуль ВПУ-А-16С позволяет контролировать до 48-ми шлейфов сигнализации при подключении к плате управления прибора «А16-512». К одному прибору «А16-512» возможно подключение до трех модулей ВПУ-А-16С с целью организации постов наблюдения.

Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
Количество подключаемых АУ: 127
Длина двухпроводной линии: 600 метров при сечении 0.75 мм², 700 метров при сечении 0.9 мм²
Объем памяти ключей Touch Memory(iButton), карт или кодов: 512
Энергонезависимый буфер событий: 512
Степень защиты корпуса: IР40
Тип монтажа: настенный навесной или на DIN-рейку

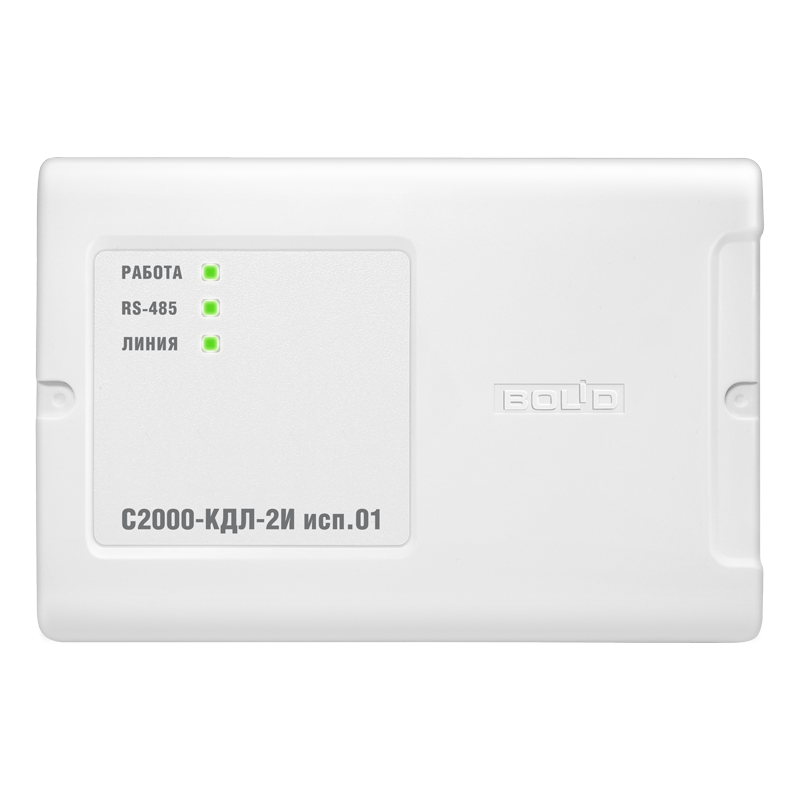

Контроллер адресной двухпроводной подсистемы с гальванической изоляцией "С2000-КДЛ-2И исп.01" с двумя интерфейсами RS-485.

Прибор приемно-контрольный и управления пожарный ППКП-128.
16 шлейфов с возможностью расширения до 256 шлейфов (корпус + трансформатор+2 модуля МШ-08) предназначен для: контроля состояния шлейфов пожарной сигнализации (256 ШС), управления устройствами пожарной автоматики.
Область применения прибора: системы пожарной сигнализации и управления устройствами пожарной автоматики.

Ретранслятор КСО предназначен для контроля и управления адресными объектовыми устройствами и обеспечения функционирования на их базе систем периметральной, тревожной, охранной сигнализации, систем контроля доступа.
Контролируемых адресных устройств: до 63
Зон контроля: до 255 шт
Количество ключей пользователей: до 6 700
Память событий: до 10 000

Предназначен для упрощения подключения оповещателей, табло и исполнительных устройств к приборам с диодной схемой контроля линии. Модуль подключения нагрузки к приборам С2000-АСПТ, С2000-КПБ, Сигнал-20П, Сигнал-20М.

ПКО-4 3G предназначен для контроля состояния шлейфов охранной и (или) тревожной сигнализации с соответствующей индикацией состояния на лицевой панели и выдачи сигналов управления на светозвуковой оповещатель и (или) ПЦН
Количество шлейфов (максимальное): 8
Количество зон постановки/снятия: 4
Модули связи: встроенный по каналу сотовой связи
Количество шлейфов в базовом комплекте: 8
Аккумуляторная батарея, 12 В: 7 А*ч

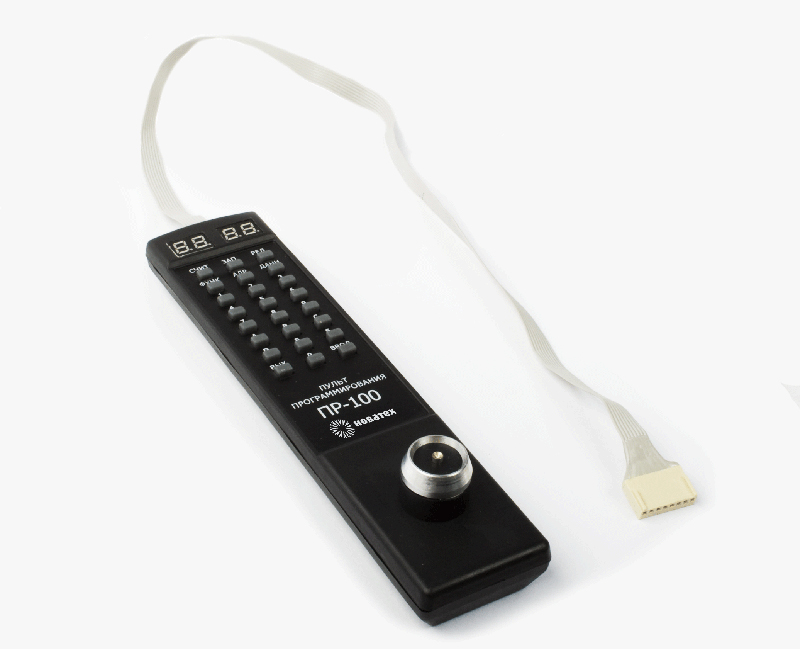

Пульт программирования ПР-100 предназначен для программирования прибора передающего охранно-пожарной сигнализации П-160, приборов ПКП-3А, ПКП-4М, ПКП-4РДО (все модификации), ППКП-8, ПКП-8, ППКП-8/16, ПКО-8 (все модификации) и адаптера панели МА3000 – ADA3000.
Процесс программирования включает в себя: задание свойств ШС, разбиение ШС по зонам, задание свойств реле, свойств сирен и зуммера, задание кода панели, задание ключей «Хозяин», «Монтер», «ГЗ», просмотра журнала событий (при наличии микросхемы таймера),  установки текущего времени.
Пульт имеет встроенную энергонезависимую память, содержащую программу прибора, который был программирован последним или последний журнал событий

Модуль согласования ИС-USB предназначен для подключения приборов серии «А» к шине USB ПЭВМ с установленным специализированным ПО и обеспечения обмена данными между ними.
Особенности: программирование приборов серии «А», управление приборами серии «А» с помощью ПЭВМ

Формирует сообщение «Пожар» нажатием на клавишу. Применяется с блочно-модульным приёмно-контрольным прибором, состоящим из блока «Сигнал-10» и сетевого контроллера (пульта контроля и управления «С2000М» либо компьютера с установленным ПО АРМ «Орион»). Извещатель пришёл на смену прибору ИПР 513-3ПА.

Приборы приёмно-контрольные охранно-пожарные А6-06 осуществляет контроль шести шлейфов сигнализации. Приборы «А6» поддерживают протоколы передачи данных систем «Алеся», «Молния», «STARS», «Маяк», «CORTEX», «LARS», «Ademco», а также возможность передачи по Ethernet при подключении соответствующего модуля согласования: ИСА-8, адаптер GSM, ИС-RF, ИС-ПЦН, ИС-АД, ИС-ETHERNET.Адаптер GSM 3G (S2) на 2 SIM карты в комплекте. Различение 4-х состояний (норма, тревога, тревога датчика, неисправность) для охранных шлейфов. Взятие на охрану при помощи PIN-кодов с клавиатур ВПУ-А-06 и ВПУ-А и/или электронных ключей DS1990A и т.п. Количество релейных выходов: до 6 шт

Предназначен для передачи сообщения о пожаре при нажатии на клавишу.
Имеет повышенную степень защиты оболочки – IP67.

Режим запрета повторного прохода (Antipassback)
Двойная идентификация (Proximity карта + PIN- код)
Интерфейс подключаемых считывателей: Touch Memory, Wiegand, ABA TRACK II
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт): 32 768
Количество уровней доступа: 100
Потребляемый ток: не более 120 мА
Тип монтажа: настенный навесной или на DIN-рейку
Степень защиты корпуса: IP40

Исполнение «А» – до 4-х ШС (до 4-х независимо охраняемых зон)
Приборы обеспечивают постановку и снятие с охраны ключами доступа DS1990A, ключами доступа защищенными АКБС.467369.002
Прибор работает с динамической IP-адресацией.
Прибор поддерживает постановку ШС на охрану по команде с ПЦН
Напряжение постоянного тока цепи внешних нагрузок – 10.7 - 13.8 В
Максимальный ток внешней нагрузки – 1.0 А

ПКО-4 3G предназначен для контроля состояния шлейфов охранной и (или) тревожной сигнализации с соответствующей индикацией состояния на лицевой панели и выдачи сигналов управления на светозвуковой оповещатель и (или) ПЦН
Количество шлейфов (максимальное): 4
Модули связи: встроенный по каналу сотовой связи
Количество шлейфов в базовом комплекте: 4
Аккумуляторная батарея, 12 В: 7 А*ч

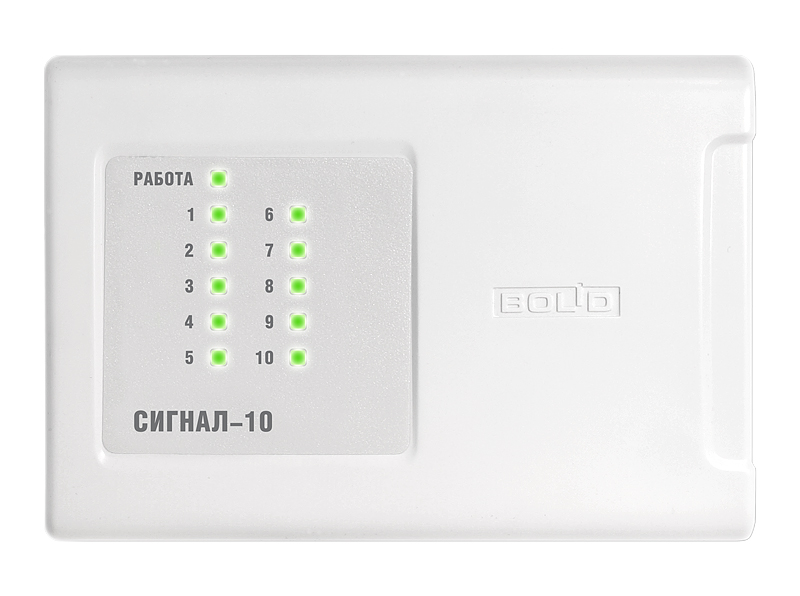

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств
Проводные шлейфы сигнализации (ШС): 10 входов
Подключаемые к ШС устройства:
- неадресные охранные и пожарные извещатели с релейным выходом: Без ограничений
- адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА": до 10 в одном ШС
Выходы: 4 шт
Степень защиты корпуса: IР40

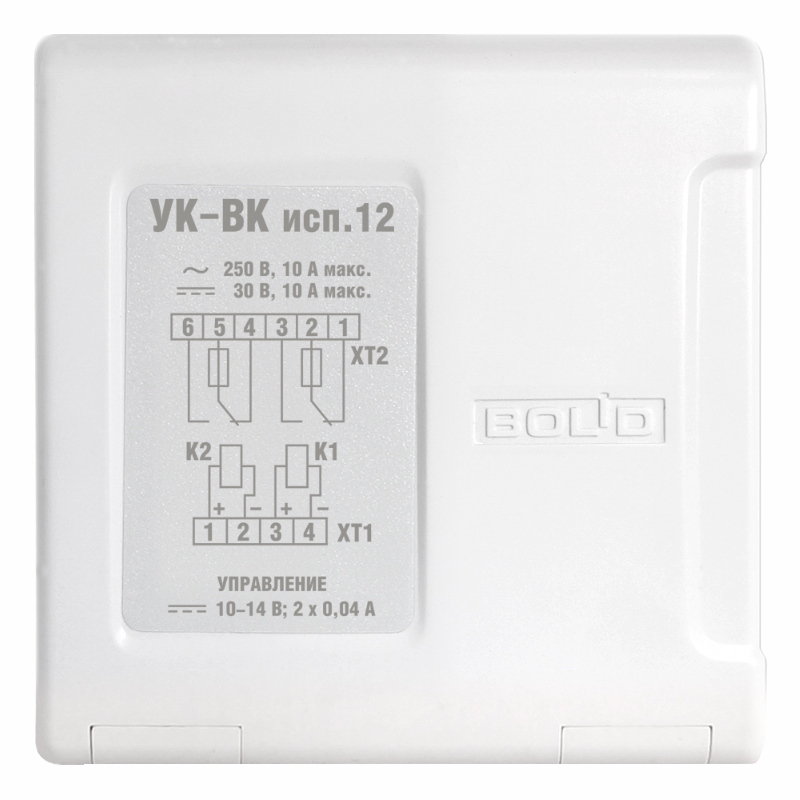

Устройство коммутационное УК-ВК в системах охранной сигнализации и контроля доступом предназначено для коммутации исполнительных устройств в сети переменного тока номинальным напряжением 220 В или в цепях постоянного тока до 30 В путём замыкания, размыкания и переключения контактов реле. В системах пожарной сигнализации устройство предназначено для передачи стартового импульса на прибор пожарный управления.
Количество каналов коммутации: 2
Параметры управляющего сигнала: управляющее напряжение, В: 10 – 14, управляющий ток, А: 0.028 – 0.038
Степень защиты: IP30

Извещатель пожарный адресно-аналоговый оптико-электронный
Выдачи извещений "Пожар", "Запыленность", "Внимание", "Неисправность", "Отключен", "Тест"
Возможность формирования сигнала о курении в запрещенных местах
Контроль запыленности
Потребляемый извещателем ток: не более 0.5 мА
Время технической готовности извещателя: не более 60 с
Степень защиты корпуса: IР41
Тип монтажа: потолочный

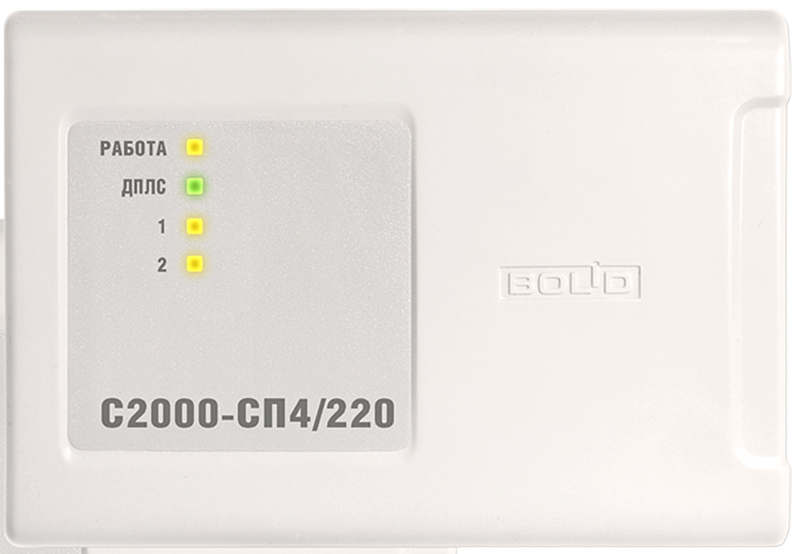

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Количество выходов: 2 релейных выхода с контролем целостности линии подключения нагрузки
Максимальная коммутируемая мощность каждого реле: 220 ВА
Количество контролируемых зон: 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Степень защиты корпуса: IР20
Тип монтажа: настенный навесной или на DIN-рейку

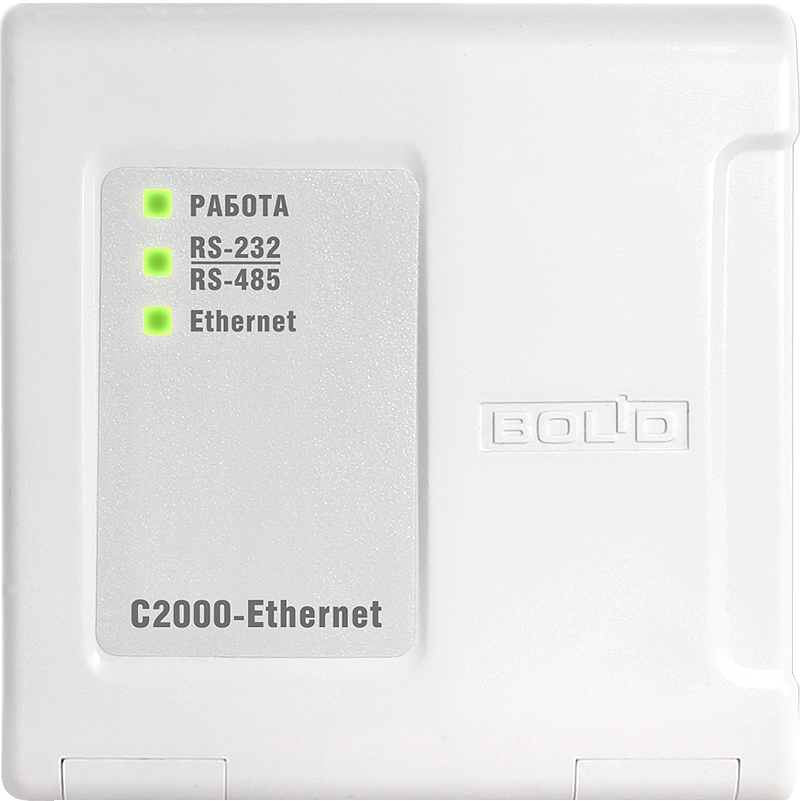

Скорость передачи:10 Мбит/с
Используемые протоколы UDP, ICMP (ping), ARP- поддерживаемые способы адресации IP-пакетов: прием/передача единичных пакетов прием широковещательных пакетов
Максимальная длина пакета: 264 байта
Длина линии связи RS-485, не более: 1 500 м
Длина линии связи RS-232, не более: 20 м
Потребляемый ток, не более: 90 мА - при напряжении питания 12 В, 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания, не более: 3 с
Степень защиты корпуса: IР20
