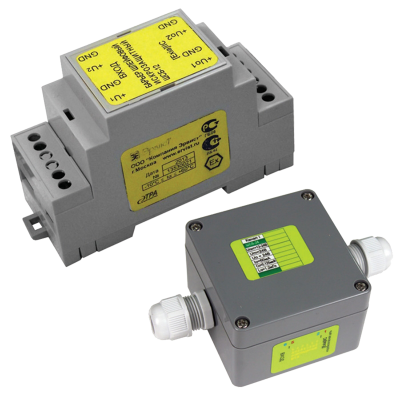

ШСБ-12, ШСБ-24 - барьеры искрозащиты шлейфов сигнализации

Барьеры искрозащиты ШСБ-5, ШСБ-12, ШСБ-24 предназначены для обеспечения искробезопасности шлейфов пожарной и (или) охранной сигнализации, с включенными в них контактными пожарными и (или) охранными извещателями, контактными датчиками, кнопками с нормально замкнутыми или нормально разомкнутыми контактами, извещателями, питаемыми по шлейфу с уровнем искрозащиты «ia», а так же для обеспечения искрозащиты шлейфов питания, оповещения и сигнализации любых электротехнических приборов и устройств, совместимых с барьерами искрозащиты по своим параметрам.

Подробнее

0 руб.

Уточнить цену и наличие

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена может отличаться от цен в магазине

Актуальную стоимость и наличие товара уточняйте по телефону

Описание

Барьеры искрозащиты относятся к связанному оборудованию, имеют маркировку взрывозащиты [Exia] и устанавливаются за пределами взрывоопасной зоны. Барьеры ШСБ предназначены для работы в шлейфах приемно-контрольных приборов с величиной тока короткого замыкания не более 60мА и напряжением питания в шлейфе сигнализации до 24 (12) В.

Барьеры искрозащиты ШСБ могут использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными при соответствии технических характеристик ШСБ и используемого ППКОП.

При использовании ШСБ необходимо учитывать, что данные барьеры вносят в шлейф сигнализации проходное сопротивление Rпр, поэтому при их применении совместно с приборами приёмно-контрольными, следует учитывать следующее:

в режиме охранной сигнализации барьер не вносит искажений в работу ППК;
в режиме пожарной сигнализации с нормально-замкнутыми извещателями барьер не вносит искажений в работу ППК;
в режиме пожарной сигнализации с токопотребляющими извещателями прибор может вносить искажения в работу ППК при коротком замыкании шлейфа сигнализации.

Параметр	Значение
Маркировка взрывозащиты	[Ex ia Ga] IIC /[Ex ia Ma] I
Пассивные барьеры	ШСБ-12	ШСБ-24
Максимальное рабочее напряжение, В	13	24
Проходное сопротивление Rпр, Ом, не более	63±5%	410±6%
Максимальный выходной ток барьера (Io), мА	370	94
Максимальная внешняя ёмкость (Со), мкФ	0,14	0,2
Максимальная внешняя индуктивность (Lo), мкГн	12	12
Активные барьеры	ШСБ-12(А)	ШСБ-24(А)
Напряжение внешнего питания барьера, В	10-28
Потребляемый ток от источника внешнего питания, мА	20
Максимальное рабочее напряжение, В	14,4	26,7
Проходное сопротивление Rпр, Ом, не более	8	8
Максимальный выходной ток барьера (Io), мА	80	80
Максимальная внешняя ёмкость (Со), мкФ	0,4	0,05
Максимальная внешняя индуктивность (Lo), мкГн	800	100
Общие параметры
Степень защиты оболочкой	IP54 (IP42)*
Габаритные размеры барьера, мм, не более (Д х Ш х В)	80 х 80 х 55 (91 х 36 х 57)*

* для DIN-рейки

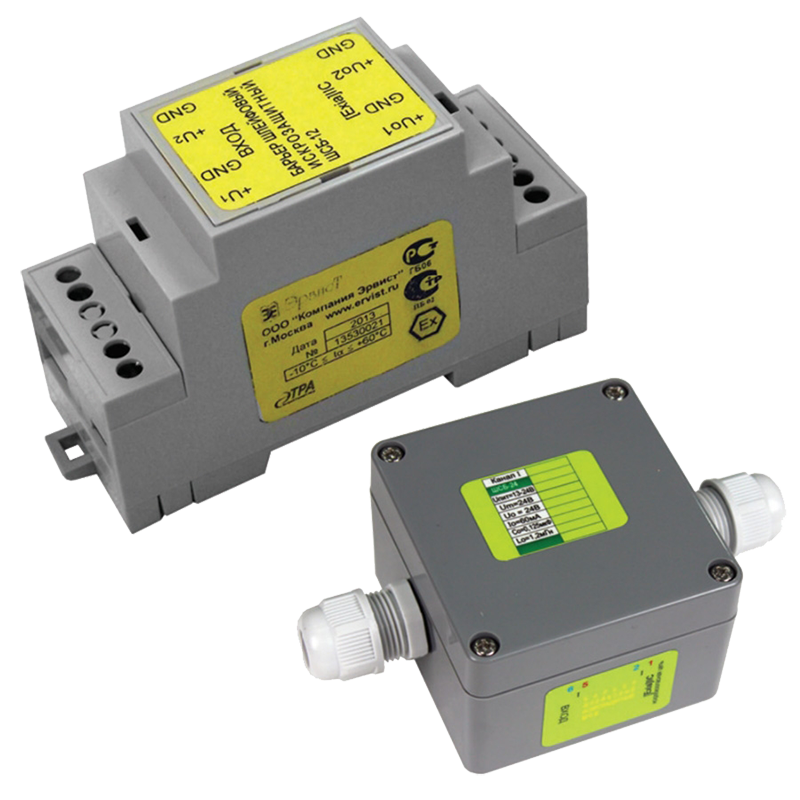

Барьеры искрозащиты ШСБ выпускаются отдельно на один канал или на два канала, согласно таблице «Варианты исполнения». Барьеры выпускаются в корпусном настенном исполнении или в исполнении для установки на DIN-рейку.

Варианты исполнения:

Корпус настенный		Корпус на DIN-рейку
Канал 1	Канал 2	Канал 1	Канал 2
ШСБ	-	ШСБ	-
ШСБ	ШСБ	ШСБ	ШСБ

Наименование	Краткое описание
Барьеры пассивные 60мА
ШСБ-12	Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24	Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12 (D)	Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24 (D)	Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12	Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24	Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24	Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12(D)	Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24(D)	Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24(D)	Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Барьеры активные 60мА с внешним питанием 10-28В 20мА
ШСБ-12(A)	Барьер искрозащиты, одноканальный, активный, корпус настенный, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24(A)	Барьер искрозащиты, одноканальный, активный, корпус настенный, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12(DA)	Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24(DA)	Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12(A)	Барьер искрозащиты, двухканальный, активный, корпус настенный, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24(A)	Барьер искрозащиты, двухканальный, активный, корпус настенный, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24(A)	Барьер искрозащиты, двухканальный, активный, корпус настенный, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12(DA)	Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24(DA)	Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24(DA)	Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24(DAS)	Барьер искрозащиты, одноканальный, активный, на DIN-рейку, для ШС с изолированной "землей" (для ПКП СПЕКТРОН), Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42

Характеристики

Тип	барьер искрозащиты
