ШСБ-(4-20) - барьеры искрозащиты токовой петли 4-20мА

Барьеры искрозащиты ШСБ-(4-20) предназначены для обеспечения искробезопасности цепей и шлейфов электрооборудования автоматики и управления технологическими процессами, в которых используется электропитание оборудования и передача сигналов с помощью протокола изменения тока в цепях в пределах 4-20мА.

Подробнее

0 руб.

Уточнить цену и наличие

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена может отличаться от цен в магазине

Актуальную стоимость и наличие товара уточняйте по телефону

Описание

Барьеры ШСБ-(4-20) имеют линейно-возрастающую характеристику выходного сигнала при изменении входного сигнала. В пределах диапазона линейного преобразования выходной сигнал постоянного тока равен входному с учетом погрешности преобразования. Диапазон линейного преобразования составляет (2…25)мА.

Пределы основной допускаемой приведенной погрешности преобразования входных унифицированных сигналов постоянного тока (4…20)мА в выходные унифицированные сигналы постоянного тока (4…20)мА не более ±0,1% от верхнего предела диапазона преобразования.

Пределы дополнительной погрешности барьеров, вызванные изменением температуры окружающего воздуха от минус 25 °С до плюс 55 °С, не превышают 0,0025% значения предела основной погрешности на каждые 1 °С изменения температуры. Пределы дополнительной погрешности барьеров, вызванные изменением сопротивления нагрузки токового выхода от его номинального значения до любого значения в пределах допустимого диапазона сопротивлений нагрузки, не превышают 0,5 значения предела основной погрешности. Пределы дополнительной погрешности барьеров, вызванные изменением напряжения питания барьеров во всем допустимом диапазоне питающих напряжений, не превышают 0,25 значения предела основной погрешности.

Барьеры искрозащиты относятся к связанному оборудованию, имеют маркировку взрывозащиты [Exia] по ГОСТ 30852.0 и устанавливаются за пределами взрывоопасной зоны.

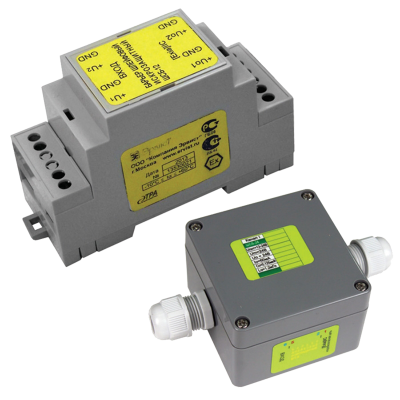

Барьеры искрозащиты ШСБ-(4-20) выпускаются отдельно на один канал или на два канала, в корпусном настенном исполнении или в исполнении для установки на DIN-рейку.

Параметр	Значение
Характеристики искробезопасных цепей
Маркировка взрывозащиты	[Exia]I / [Exia]IIC
Максимальное напряжение Um, В	250
Максимальное выходное напряжение Uo, В	30
Максимальный выходной ток Io, мА	45
Максимальная выходная мощность Po, Вт	1,3
Максимальная внешняя емкость Ci (мкФ) для группы взрывозащиты: IIC IIB IIA	0,05 0,45 1,50
Максимальная внешняя индуктивность Li (мкГн) для группы взрывозащиты: IIС IIВ IIА	100 800 1000
Электрические характеристики
Номинальное напряжение питания барьера, В	10-28
Потребляемая мощность, не более, Вт	4
Тип входного сигнала	ток 4-20мА
Входное сопротивление, Ом	127
Тип выходного сигнала	ток 4-20мА активный
Максимальный выходной ток, мА	25
Номинальное значение сопротивления нагрузки токового выхода, Ом	100
Общие параметры
Степень защиты оболочкой: Настенный корпус Корпус на DIN-рейку	IP54 IP42
Габаритные размеры барьера в настенном корпусе, мм, не более	80х80х55
Габаритные размеры барьера в корпусе на DIN-рейку, мм, не более	91х36х57
Рабочие условия применения барьера: - температура окружающего воздуха, °С - относительная влажность воздуха, %	-20…+60 до 95 при t°=40°С

Характеристики

Тип	барьер искрозащиты
