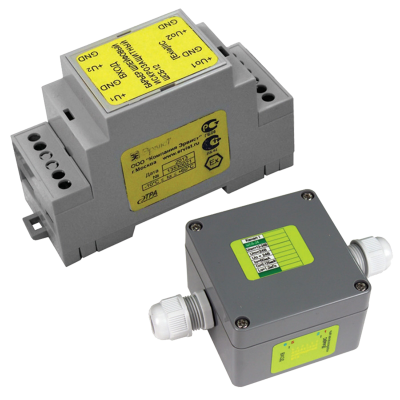

ШСБ-ТК - барьер искрозащиты для термокабеля

Барьеры искрозащиты ШСБ-ТК специально разрабатывались и предназначены для обеспечения искробезопасности шлейфов пожарной сигнализации, в которых применен извещатель пожарный тепловой линейный (ИПТЛ) ГРИФ-термокабель или другие типы пожарных термокабелей, сходных по техническим параметрам с ИПТЛ ГРИФ-термокабель.

Подробнее

0 руб.

Уточнить цену и наличие

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена может отличаться от цен в магазине

Актуальную стоимость и наличие товара уточняйте по телефону

Описание

Барьеры искрозащиты относятся к связанному оборудованию, имеют маркировку взрывозащиты [Exia] по ГОСТ 30852.0 и устанавливаются за пределами взрывоопасной зоны. Чувствительный Элемент (ЧЭ) ИПТЛ ГРИФ-термокабель при этом прокладывается непосредственно во взрывоопасной зоне.

Барьеры ШСБ-ТК предназначены для работы в шлейфах интерфейсных модулей контроля термокабелей серии МТС1/2/3 или приемно-контрольных приборов, к которым пожарные термокабели могут подключаться напрямую. Барьеры искрозащиты ШСБ-ТК могут использоваться совместно с пожарными или охранно-пожарными приёмно-контрольными приборами (ППКОП) при соответствии технических характеристик ШСБ-ТК и используемого ППКОП.

Схема подключения ИПТЛ ГРИФ-термокабель к модулю контроля термокабеля МТС-1/2/3 с использованием 2-х барьеров искрозащиты ШСБ-ТК.

Параметр	Значение
Маркировка взрывозащиты	[Ex ia Ga] IIC / [Ex ia Ma] I
Суммарное сопротивление, вносимое в шлейф Rпр, Ом, не более	510±5%
Максимальное напряжение искроопасной цепи (Um), В	250
Максимальное входное рабочее напряжение, В	13
Максимальное выходное напряжение барьера (Uo), В	18,7
Максимальный выходной ток барьера (Io), мА	60
Максимальная внешняя ёмкость (Со), мкФ	0,14
Максимальная внешняя индуктивность (Lo), мкГн	29
Степень защиты оболочкой	IP54
Габаритные размеры барьера, мм, не более (Д х Ш х В)	80 х 80 х 55
Рабочие условия применения барьера: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от -40 до +60 до 95 при t°=40 °C

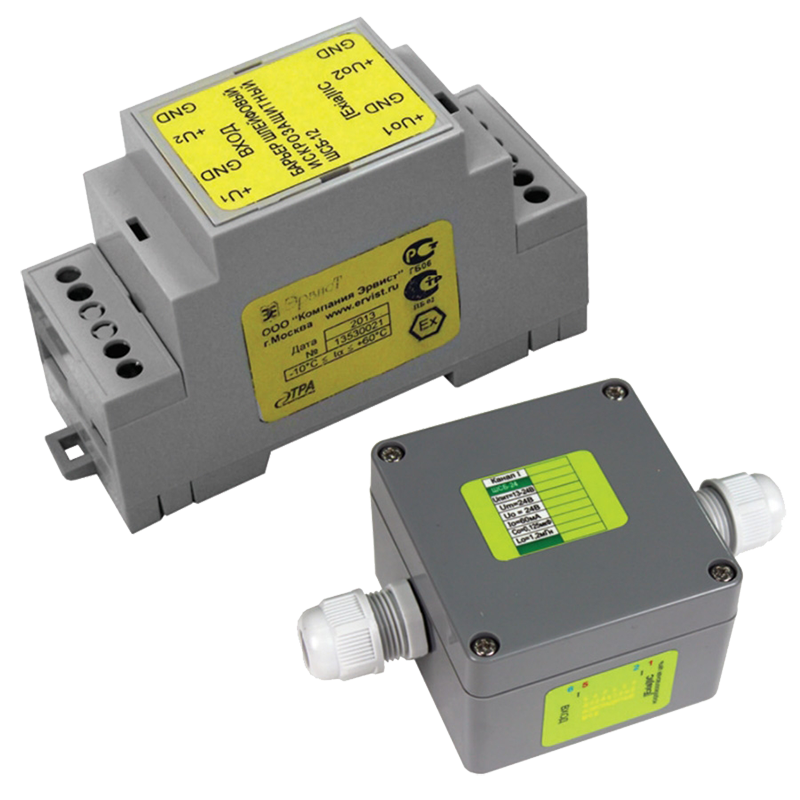

Варианты исполнения:

Корпус настенный		Корпус на DIN-рейку
Канал 1	Канал 2	Канал 1	Канал 2
ШСБ-ТК	-	ШСБ-ТК	-
ШСБ-ТК	ШСБ-ТК	ШСБ-ТК	ШСБ-ТК

Характеристики

Тип	барьер искрозащиты
