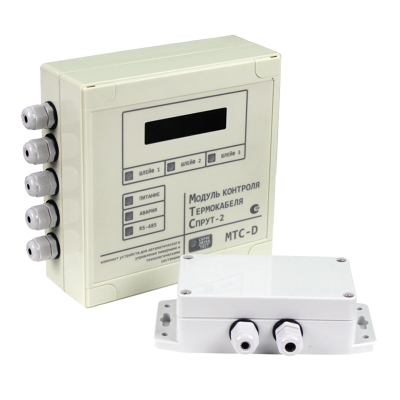

МТС-D - модуль интерфейсный аналоговый для контроля состояния

Принцип работы прибора основан на измерении сопротивления цепи, подключенной к измерительному тракту прибора. В зависимости от величины сопротивления подключенной цепи прибор будет индицировать то или иное состояние: «Сработка», «Норма», «Обрыв». Состояние «Неисправность шлейфа» также формируется, в случае если после включения, шлейф не попал в диапазон «Норма». Состояние «Сработка» сбрасывается только при отключении питания прибора.

Подробнее

0 руб.

Уточнить цену и наличие

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена может отличаться от цен в магазине

Актуальную стоимость и наличие товара уточняйте по телефону

Описание

Модули интерфейсные пороговые серии МТС-1/2/3 предназначены для контроля состояния извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель и выдачи сигналов об их состоянии во внешние цепи.

Модули интерфейсные аналоговые серии МТС-D предназначены для контроля состояния извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель, выдачи сигналов об их состоянии во внешние цепи и определения точки возгорания.

Модуль МТС-D состоит из Центрального блока, обеспечивающего обработку, измерение и отображение информации о состоянии термокабелей, и выносных Модулей преобразователя, к которым непосредственно подключается термокабель. Такое построение, а также используемые алгоритмы обработки не только упрощают процесс установки и пусконаладки, но еще и обеспечивают очень высокую точность определения расстояния до места сработки термокабеля.

Центральный блок модуля МТС-D поддерживает работу до трех Модулей преобразователя, что позволяет расширить количество опрашиваемых термокабелей простой установкой дополнительных Модулей преобразователя уже в процессе эксплуатации без лишних затрат.

Модули преобразователя обеспечивают собственно подключение термокабелей и рассчитаны на установку в необслуживаемых помещениях. Модули подключаются к Центральному блоку по интерфейсу МТС с протяженностью линии до 4000м без какого-либо программирования.

Уникальная система компенсации температурного дрейфа сопротивления термокабеля позволяет обеспечить существенно более высокую точность определения места возгорания по сравнению со всеми отечественными и иностранными аналогами и при этом упрощает процесс настройки, поскольку производить измерение сопротивления подводящих проводов до термокабеля и программировать данные параметры не требуется.

Структурная схема работы ИПТЛ ГРИФ-термокабель с модулем контроля серии МТС-D

Наименование		Значение
Центральный блок
Количество подключаемых модулей преобразователя		До 3-х
Встроенный OLED дисплей		+
Программирование с клавиатуры		+
Световая сигнализация:	Работа	+
	Авария	+
	Питание	+
	Шлейф	3
	RS-485	+
	Звук отключен	+
Встроенная звуковая сигнализация		+
Выходы	Пожар, «сухой перекидной контакт»	3
	Авария, «сухой перекидной контакт»	1
	на внешний звуковой оповещатель	Контроль на обрыв/КЗ
Контроль вскрытия		+
Напряжение питания, В		11…28,5В
Диапазон рабочих температур, °C		от -20 до +55
Масса, кг, не более		0,5
Габариты, мм		160х160х60
Допустимая относительная влажность при 40°C, %		93
Степень защиты оболочкой		IP65
Климатическое исполнение		УХЛ 3.1.
Модуль преобразователя
Длина термошлейфа, м		1÷3000
Допустимое удельное сопротивление термокабеля, Ом/м		0,17÷0,70
Контроль исправности термошлейфа		на обрыв
Точность определения сработки, м, не более		3
Напряжение в термошлейфе, В, не более		3,3
Диапазон рабочих температур, °C		-40…+55
Масса, кг, не более		0,2
Габариты, мм		145х66х40
