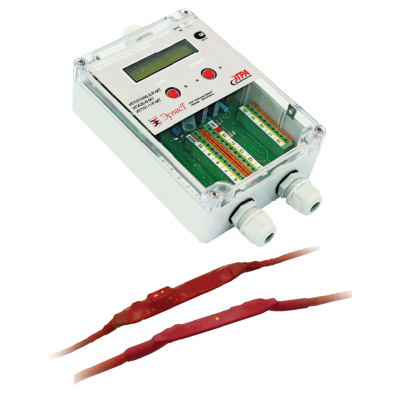

PROCAB - извещатель пожарный многоточечный тепловой, газовый, комбинированный

Извещатели пожарные многоточечные семейства ProCab используют гибкий чувствительный (ЧЭ) элемент суммарной длиной до 2400 метров: кабель со встроенными через равные промежутки цифровыми датчиками, каждый из которых представляет собой адресный точечный датчик.

Гибкий чувствительный элемент длиной до 2400 метров удобен для прокладки в шахтах, тоннелях, производственных помещениях, коллекторах. Высокая степень защищённости датчиков, свойства газовых датчиков позволяют применять его на объектах со сложными условиями эксплуатации, на запылённых, задымлённых объектах.

Вместе с тем, лёгкость монтажа и небольшие поперечные размеры могут представлять интерес для «чистых помещений»: торговые залы, офисные помещения, серверные.

ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ

Датчики извещателей могут быть тепловыми и газовыми либо их комбинация. Сочетание датчиков определяет тип извещателя (тепловой, газовый, комбинированный). Расстояние между датчиками тепловыми – 4 метра, между датчиками газовыми – 8 метров, что обеспечивает требуемое по СП484.1311500.2020 расстояние между точечными извещателями.

Каждый извещатель герметизирован и имеет степень защиты оболочкой IP65 для тепловых и IP54 для газовых датчиков.

Чувствительный элемент собирается последовательной стыковкой «кабельных хвостов» до требуемой длины, кратной 24 метрам. При необходимости «кабельные хвосты» можно соединять кабельными вставками длиной до 150 метров.

Чувствительный элемент – это адресные датчики, конструктивно вмонтированные в соединительный кабель.

Извещатели пожарные ProCab многоточечные тепловые и комбинированные обнаруживают пожар в температурных классах максимальных А1, А2, А3, В, максимально-дифференциальных A1R, A2R, A3R, BR и дифференциальных R. Для повышения достоверности при обнаружении признака пожара датчиком, данные от этого датчика многократно проверяются в течение 12 секунд. При сохранении состояния сработки по данным датчика, принимается решение об обнаружении пожара.

Извещатели пожарные ProCab многоточечные газовые и комбинированные обнаруживают пожар по появлению угарного газа (СО) в диапазоне 15-100ppm. Измерения проводятся цифровыми датчиками электрохимическими сенсорами, обладающими высокой селективностью. В цифровом датчике газа применён контроль сенсора по старению и повреждению, контроль исправности датчика. Газовые датчики, по сравнению с дымовыми извещателями, менее капризны к месту установки, более чувствительны к продуктам тления.

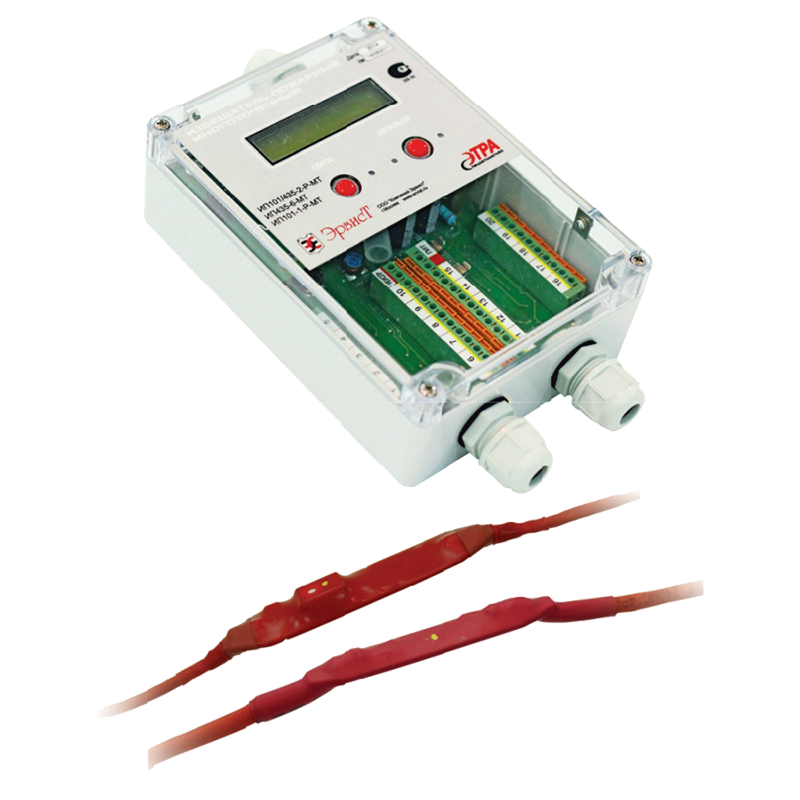

Чувствительный элемент извещателя подключается к блоку обработки.

Блок обработки (БО) идентифицирует состояние чувствительного элемента с точностью до кабельного хвоста: дежурный режим, сработка по всем пожарам, найденным по длине чувствительного элемента.

Блок обработки контролирует целостность чувствительного элемента, при неисправности определяет место неисправности с точностью до «кабельного хвоста».

В блоке обработки пользователем устанавливается температурный класс для тепловых датчиков, порог по угарному газу для датчиков газовых, количество «кабельных хвостов» в чувствительном элементе.

Выходом блока обработки является 20 оптоэлектронных реле, за каждым реле закрепляются «кабельные хвосты», образуя релейные зоны. При обнаружении сработки в любом из «кабельных хвостов», входящих в релейную группу, контакты реле замыкаются.

Отдельное реле «Неисправность» срабатывает при обнаружении повреждения ЧЭ или поступлении недостоверных данных.

В результате проведённой в 2018 году модернизации, извещатель пожарный многоточечный ProCab получил возможность обеспечения многоуровневого срабатывания (МУС).

Теперь в извещателе можно установить:

I. Температурный класс и/или порог срабатывания по СО (1-й уровень):

• либо одинаковые для всей длины чувствительного элемента (ЧЭ);
• либо индивидуальные для разных участков ЧЭ.

II. Второй уровень срабатывания по температуре и/или по порогу СО:

• либо одинаковые для всех отрезков извещателя (кабельных хвостов КХ);
• либо индивидуальные для разных участков ЧЭ.

При срабатывании в 1-м и во 2-м уровне формируются разные извещения о пожаре.

Для использования функций многоуровнего срабатывания (МУС) нужно применять специализированный блок обработки извещателя ProCab.
