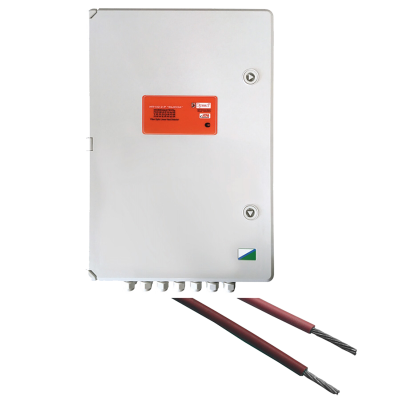

ВЬЮНА - извещатель пожарный тепловой линейный оптоволоконный

Принцип действия извещателя Вьюна основан на использовании материалов, изменяющих оптическую проводимость в зависимости от температуры. Для определения места изменения температуры в оптоволоконном кабеле применяется полупроводниковый лазер. Изменение температуры меняет структуру и свойства оптоволокна. При взаимодействии излучения лазера с измененной структурой оптоволокна помимо прямого рассеяния света, появляется отраженный свет. Блок обработки измеряет скорость распространения и мощность как прямого, так и отраженного света и определяет место изменения температуры, ее величину и скорость изменения температуры (по ГОСТ 34698-2020).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Извещатель Вьюна применяется для защиты отапливаемых и неотапливаемых помещений, в том числе большой площади, открытых объектов, в том числе линейно-протяженных, например: производственные цеха, складские комплексы торговые центры, стадионы, спортивные комплексы, театры, концертные залы, коллекторы, кабель-каналы, тоннели, шахты, трубопроводы, объекты энергетики, транспорта, в том числе морские и речные суда, железнодорожный транспорт, в том числе метрополитен и другие объекты.

Извещатель Вьюна состоит из линейного чувствительного элемента (ЧЭ), блока обработки сигнала (БО) и блока релейного расширителя (БРР-внешний), – опция.

Блок обработки Вьюна позволяет использовать наиболее распространённые параметры обнаружения и требования к исполнению, что позволяет снизить его стоимость относительно базового варианта блока обработки.

В состав чувствительного элемента извещателя входят оптоволоконный кабель и оконечный элемент – терминатор. Чувствительный элемент прокладывается в контролируемой зоне в непосредственной близости к защищаемому оборудованию или на потолке и стенах защищаемого помещения, в любых труднодоступных местах. Чувствительный элемент может эксплуатироваться в условиях воздействия солевого тумана, влаги, пыли, агрессивных сред, вибрации, повышенной температуры.

БЛОКИ РЕЛЕЙНЫХ РАСШИРИТЕЛЕЙ

Для выдачи сигналов срабатывания по зонам с помощью реле используется встроенный блок релейного расширителя (БРР). Релейной зоной называется отрезок длины чувствительного элемента, программно-привязанный к определённому реле. При обнаружении пожара на участке ЧЭ, который входит в диапазон дальности от начала до конца зоны, срабатывает реле, привязанное к этой зоне.

В дежурном состоянии контакты реле зоны разомкнуты, при сработке – замыкаются.

В состав БРР так же входят реле «Неисправность» и «Пожар общий». В дежурном состоянии контакты реле замкнуты, при выработке извещения – размыкаются.

Блок релейного расширителя размещён в одном корпусе с блоком обработки (БО) и является его составной частью.

Программирование реле производится органами управления, расположенными на лицевой панели Блока Обработки ВЬЮНА.
