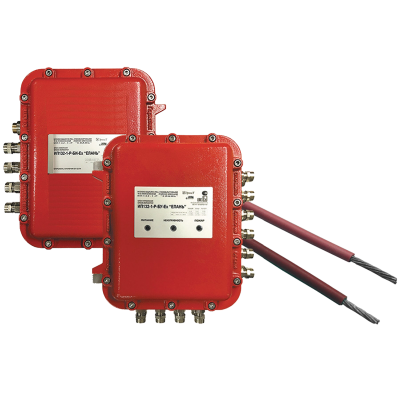

ЕЛАНЬ-Ехd - извещатель пожарный тепловой линейный оптоволоконный взрывозащищенный с видом взрывозащиты «взрывонепроницаемая оболочка «d»

Принцип действия извещателя Елань-Ехd основан на использовании материалов, изменяющих оптическую проводимость в зависимости от температуры. Для определения места изменения температуры в оптоволоконном кабеле применяется полупроводниковый лазер. Изменение температуры меняет структуру и свойства оптоволокна. При взаимодействии излучения лазера с измененной структурой оптоволокна помимо прямого рассеяния света, появляется отраженный свет. Блок обработки измеряет скорость распространения и мощность как прямого, так и отраженного света и определяет место изменения температуры, ее величину и скорость изменения температуры (по ГОСТ 34698- 2020).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Извещатель пожарный тепловой линейный оптоволоконный взрывозащищённый ИП 132-1-Р Елань-Ехd с видом взрывозащиты «взрывонепроницаемая оболочка «d» сертифицирован для применения во взрывоопасных зонах наземных объектов, опасных по взрывоопасным газам и горючим пылям, а также может применяться в рудниках и шахтах и их наземных строениях, опасных по газу метан.

Извещатель Елань-Ехd состоит из линейного чувствительного элемента (ЧЭ) и блока обработки сигнала (БО). Блок обработки извещателя Елань-Ехd в свою очередь состоит из двух частей: блока измерения (БИ) и блока управления (БУ). Блок управления осуществляет функции программирования и индикации извещателя, управление может осуществляться непосредственно во взрывоопасной зоне без отключения БУ. Оба блока могут быть установлены непосредственно во взрывопасной зоне. Блок измерения и блок управления связаны между собой линией питания и линией данных с «искробезопасной электрической цепью «i».

Расстояние между блоком измерения и блоком управления:

• питание единое, связь по RS422 до 50 м;
• питание раздельное, связь по RS422 до 500 м;
• питание раздельное, связь по RS422 через многомодовое оптоволокно до 6 км.

Блок измерения в корпусе из алюминиевого сплава имеет маркировку взрывозащиты – 1Ex db [ia Ga] [Ex op is Gа] IIC T6 Gb / Ex tb [ia Da] [Ex op is Da] IIIC T85°C Db, в корпусе из нержавеющей стали – 1Ex db [ia Ga] [Ex op is Gа] IIC T6 Gb / PB Ex db [ia Ma] [Ex op is Ма] I Mb / Ex tb [ia Da] [Ex op is Da] IIIC T85°C Da. Блок управления в корпусе из алюминиевого сплава имеет маркировку взрывозащиты – 1Ex ia IIC T6 Gb / Ex ia IIIC T85°C Db, в корпусе из нержавеющей стали – 0Ex ia IIC T6 Ga / PO Ex ia I Ma / Ex ia IIIC T85°C Da.

Линейный чувствительный элемент имеет маркировку по взрывозащите ExopisIICT6Gа/ExopisIМа/ExopisT85°CIIICDa, что позволяет использовать его в местах, где присутствуют постоянно взрывоопасные смеси воздуха, газов, паров и туманов категории IIA, IIB и IIC, группы Т1...Т6 , позволяет использовать его на подземных участках шахт, а так же в наземных установках шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа (метана) и/или горючей пыли.

В состав чувствительного элемента извещателя входят оптоволоконный кабель и оконечное устройство – терминатор. Чувствительный элемент прокладывается в контролируемой зоне в непосредственной близости к защищаемому оборудованию или на потолке и стенах защищаемого помещения, в любых труднодоступных местах. Чувствительный элемент может эксплуатироваться в условиях воздействия солевого тумана, влаги, пыли, агрессивных сред, вибрации, повышенной температуры.

Применение в конструкции извещателя Елань-Ехd неэлектрических средств измерения, использование оптоволоконного кабеля, позволяет применять извещатель на предприятиях нефтегазового комплекса, на химических производствах, на предприятиях металлургии и энергетики, в угольной и горно-рудной промышленности и на других взрывоопасных объектах.

При настройке извещателя может устанавливаться любой температурный класс (по ГОСТ 34698-2020).

БЛОК РЕЛЕЙНОГО РАСШИРИТЕЛЯ

Для выдачи сигналов срабатывания по зонам с помощью реле используется встроенный блок релейного расширителя (БРР). Релейной зоной называется отрезок длины чувствительного элемента, программно-привязанный к определённому реле. При обнаружении пожара на участке ЧЭ, который входит в диапазон дальности от начала до конца зоны, срабатывает реле, привязанное к этой зоне.

В дежурном состоянии контакты реле зоны разомкнуты, при сработке – замыкаются.

В состав БРР внутреннего входят реле «Неисправность» и «Пожар общий». В дежурном состоянии контакты реле замкнуты, при выработке извещения – размыкаются.

Блок релейного расширителя (БРР) размещён в корпусе блока управления (БУ) и является его составной частью.

Программирование реле производится органами управления, расположенными внутри блока управления (БУ) извещателя Елань-Exd.
