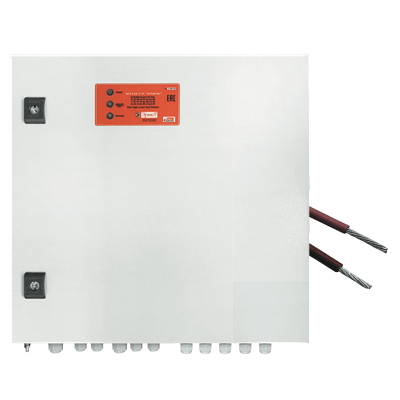

ЕЛАНЬ-2К-Ехi - извещатель пожарный тепловой линейный оптоволоконный взрывозащищенный с видом взрывозащиты «искробезопасная электрическая цепь «i» 2-х канальный

Принцип действия извещателя Елань-2К-Ехi основан на использовании материалов, изменяющих оптическую проводимость в зависимости от температуры. Для определения места изменения температуры в оптоволоконном кабеле применяется полупроводниковый лазер. Изменение температуры меняет структуру и свойства оптоволокна. При взаимодействии излучения лазера с измененной структурой оптоволокна помимо прямого рассеяния света, появляется отраженный свет. Блок обработки измеряет скорость распространения и мощность как прямого, так и отраженного света и определяет место изменения температуры, ее величину и скорость изменения температуры (по ГОСТ 34698-2020).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Извещатель Елань-2К-Ехi применяется для защиты отапливаемых и неотапливаемых промышленных помещений, в том числе большой площади, открытых объектов, в том числе линейно-протяжённых, например: производственные цеха, складские комплексы, коллекторы, кабель-каналы, тоннели, шахты, трубопроводы, объекты энергетики, транспорта, в том числе морские и речные суда, железнодорожный транспорт, в том числе метрополитен и другие объекты.

Извещатель Елань-2К-Ехi состоит из линейного чувствительного элемента (ЧЭ), блока обработки сигнала (БО). Опционально возможно использование внешних блоков релейного расширителя (БРР-внешний).

В состав чувствительного элемента извещателя входят оптоволоконный кабель и терминатор. Чувствительный элемент прокладывается в контролируемой зоне в непосредственной близости к защищаемому оборудованию или на потолке и стенах защищаемого помещения, в любых труднодоступных местах. Чувствительный элемент может эксплуатироваться в условиях воздействия солевого тумана, влаги, пыли, агрессивных сред, вибрации, повышенной температуры, электромагнитной обстановки до 4 степени жёсткости включительно.

Применение в конструкции извещателя Елань-2К-Ехi неэлектрических средств измерения, использование оптоволоконного кабеля, позволяет применять извещатель на предприятиях нефтегазового комплекса, на химических производствах, на предприятиях металлургии и энергетики, в угольной и горно-рудной промышленности и на других взрывоопасных объектах.

При настройке извещателя может устанавливаться любой максимальный температурный класс (по ГОСТ 34698-2020).

Извещатель ИП 132-1-Р-2К-Ехi Елань выпускается во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» и с видом взрывозащиты «специальный «s».

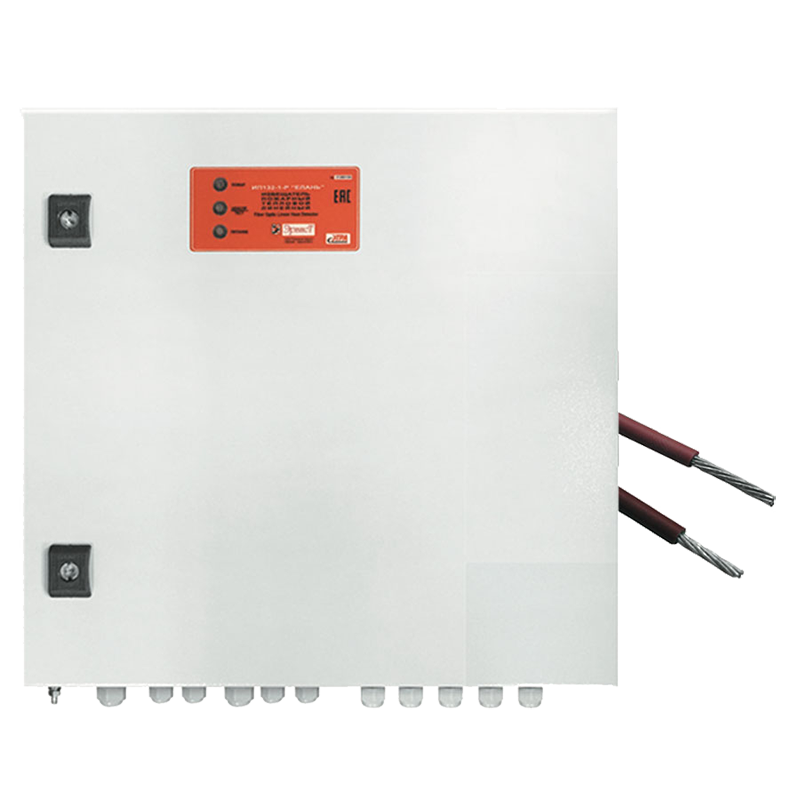

Блок обработки, (устанавливаемый вне взрывоопасной зоны) выполнен в виде моноблока и имеет маркировку обеспечения взрывозащиты связанного оборудования (чувствительного элемента) – [Ex op is Gа] IIC / [Ex op is Ма] I /[Ex op is Da] IIIC.

Линейный чувствительный элемент имеет маркировку по взрывозащите Ex op is IIC T6 Gа / Ex op is I Ма / Ex op is T85°C IIIC Da, что позволяет использовать его в местах, где присутствуют постоянно взрывоопасные смеси воздуха, газов, паров и туманов категории IIA, IIB и IIC, группы Т1...Т6 , позволяет использовать его на подземных участках шахт, а так же в наземных установках шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа (метана) и/или горючей пыли.

БЛОК РЕЛЕЙНОГО РАСШИРИТЕЛЯ

Для выдачи сигналов срабатывания по зонам с помощью реле используется встроенный блок релейного расширителя (БРР-внутренний). Релейной зоной называется отрезок длины чувствительного элемента, программно-привязанный к определённому реле. При обнаружении пожара на участке ЧЭ, который входит в диапазон дальности от начала до конца зоны, срабатывает реле, привязанное к этой зоне.

В дежурном состоянии контакты реле зоны разомкнуты, при сработке – замыкаются.

В состав БРР внутреннего входят реле «Неисправность» и «Пожар общий». В дежурном состоянии контакты реле замкнуты, при выработке извещения – размыкаются.

Блок релейного расширителя (БРР-внутренний) размещён в одном корпусе с блоком обработки (БО) и является его составной частью.

Программирование реле производится органами управления, расположенными на лицевой панели БО извещателя Елань.

Также к блоку обработки могут подключаться до 7-ми дополнительных внешних блоков релейного расширителя (БРР-внешний) по 30 реле в каждом. Таким образом, при необходимости, потребитель может расширить количество контролируемых зон от 30-ти до 242, что позволит увеличить детализацию места пожара при использовании подключения ПКП через реле.

Вместе с тем, подключение к цифровому выходу извещателя Елань, даёт максимально возможную детализацию мест пожаров. Основной интерфейс цифровой информации – RS232/RS485.
