ИПТЛ ГРИФ-термокабель извещатель пожарный тепловой линейный

Извещатели пожарные тепловые линейные серии ИПТЛ ГРИФ-термокабель предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя.

ИПТЛ ГРИФ-термокабель соответствует требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и имеет сертификат соответствия.

Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО). ЧЭ является компонентом ИПТЛ – каналом обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с блоком обработки. БО осуществляет контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства. В качестве блоков обработки для работы в составе ИПТЛ ГРИФ-термокабель рекомендованы модули контроля серии МТС (производства компании Плазма-Т) или другие БО, аналогичные по техническим параметрам.

Область применения

Извещатели пожарные тепловые линейные применяют на объектах с большой площадью (размером) помещений, а также на протяженных объектах, например, коллекторах, шахтах, а также на стояках, объектах транспортной инфраструктуры, складах, стадионах, спортивных сооружениях и других объектах, на которых применение тепловых точечных извещателей или извещателей других типов является не эффективным.

Применяются ИПТЛ и на различных промышленных объектах в качестве основного и дополнительного средства обнаружения возгораний, в том числе на объектах со сложными условиями эксплуатации, а также во взрывоопасных зонах и для защиты промышленных установок и оборудования.

Принцип действия

Чувствительный элемент ИПТЛ ГРИФ-термокабель состоит из двух стальных проводников, заключенных в оболочку из специального термочувствительного полимера, рассчитанного на определенную температуру плавления. Проводники перевиты между собой для создания механического напряжения между ними, а также покрыты соответствующей внешней оболочкой для обеспечения функционирования ЧЭ в заданных условиях среды. При достижении пороговой температуры (68°С/88°С/108°С/138°С или 180°С) происходит быстрое расплавление термочувствительного полимера и замыкание стальных проводников. Для обеспечения гарантированного электрического замыкания на стальные проводники дополнительно нанесен слой меди и олова.

Блок обработки, (например, серии МТС) обеспечивает контроль состояния ЧЭ и осуществляет индикацию его состояний: НОРМА, НЕИСПРАВНОСТЬ, ПОЖАР, а также передает соответствующие сигналы на устройства верхнего уровня, если это необходимо.

Внешние оболочки ЧЭ ИПТЛ ГРИФ-термокабель выполнены из различных материалов для применения в различных условиях эксплуатации и на разных объектах.

В зависимости от температуры срабатывания ЧЭ ИПТЛ ГРИФ-термокабель делятся на пять температурных классов в соответствии с ГОСТ Р 53325-2012.

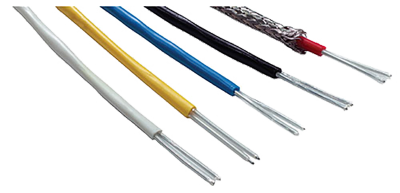

В зависимости от исполнения внешней оболочки ЧЭ ИПТЛ ГРИФ-термокабель выпускается в четырёх модификациях:

PVC – внешняя оболочка из поливинилхлорида (ПВХ). ЧЭ работает стабильно в местах, защищенных от влияния осадков и ультрафиолета, в том числе в помещениях. Внешние оболочки ЧЭ этого типа имеют цветовую маркировку в зависимости от температуры срабатывания, а именно:

ТR – внешняя оболочка из ПВХ (для температур срабатывания 68, 88, 105°C) или фторполимера (138, 180°С). ЧЭ извещателей этого типа предназначены для применения на уличных установках, а также в условиях сурового климата (температура окружающей среды до -55°С). Данный тип ЧЭ также устойчив к ультрафиолетовому излучению.

Цвет наружной оболочки – черный для всех типов температурных классов с нанесенной цифро-буквенной маркировкой модели ЧЭ.

CR – внешняя оболочка из фторполимера. ЧЭ извещателей этого типа предназначены для применения на объектах с присутствием химических веществ (см. Таблицу 2 на стр. 8), а также для применения в условиях агрессивных сред, в том числе соляного тумана. Цвета наружных оболочек:

EX – взрывозащищенное исполнение. Имеет внешнюю оболочку из антистатического ПВХ или фторполимера в зависимости от условий эксплуатации и, поверх нее, – защитный металлический сетчатый экран (оплётку) для применения во взрывоопасных зонах и на объектах с высокими электромагнитными помехами. Для обеспечения защиты оплётку ЧЭ необходимо заземлять.

Цвета внешних оболочек соответствуют цветовой маркировке модификаций PVC, TR и CR в зависимости от температуры срабатывания.

Для моделей PVC-EX и CR-EX:

Для модели TR-EX цвет черный для всех типов температурных классов с нанесенной цифро-буквенной маркировкой модели ЧЭ.

Оплетка для моделей PVC-EX и TR-EX изготовлена из оцинкованной стали, а для модели CR-EX – из нержавеющей стали.

Примечание: для ЧЭ с оболочками TR, CR, TR-EX и CR-EX минимальная рабочая температура – минус 55°С.

На объектах с возможным присутствием различных агрессивных веществ и сред рекомендуется применять ИПТЛ ГРИФ-термокабель с чувствительным элементом из фторполимера, который имеет устойчивость к большому количеству различных химических веществ. ЧЭ химически стойкий для взрывоопасных зон защищен дополнительно оплёткой из нержавеющей стали.

Устойчивый к агрессивным средам ИПТЛ ГРИФ-термокабель имеет маркировку:

СR – химически стойкий и CR-EX – химически стойкий для взрывоопасных зон.
