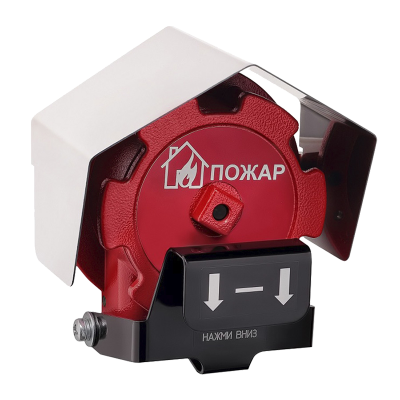

ИПР 535 ОРЛАН-П - извещатель пожарный ручной общепромышленный

Извещатель пожарный ручной общепромышленный ИПР 535 Орлан-П (далее ИПР) применяется в системах пожарной сигнализации и пожаротушения и предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при ручном включении приводного элемента. Извещатель рассчитан на круглосуточную непрерывную работу совместно с приёмно-контрольным прибором. Извещатель обеспечивает передачу в шлейф сигнализации тревожного извещения при выдергивании приводного элемента. При возвращении приводного элемента при помощи специального инструмента в начальное положение, извещатель прекращает подачу тревожного извещения.

Извещатель «ИПР 535 Орлан-П-А-А», «ИПР 535 Орлан-П-Н-А» выполнен по классу «А», извещатель «ИПР 535 Орлан-П-А-В», «ИПР 535 Орлан-П-Н-В» выполнен по классу «В» в соответствии с требованиями технических средств пожарной автоматики по ГОСТ Р 53325.

Корпус извещателя «ИПР 535 Орлан-П-А-А», «ИПР 535 Орлан-П-А-В» изготовлен из алюминиевого сплава АК12, «ИПР 535 Орлан-П-Н-А», «ИПР 535 Орлан-П-Н-В» – из нержавеющей стали 12Х18Н10Т и имеет степень защиты (не ниже IP66/IP68) от воздействия внешней среды.

Супер-яркий светодиод, расположенный на крышке извещателя, выполняет функцию индикатора состояний. Возможность работы извещателя в температурном диапазоне от минус 70°С до плюс 85°С.

При подключении по 2-х проводной схеме выбор типа шлейфа ППК – дымовой или комбинированный. Выбор тока режима «Пуск» из ряда заводской установки производится подключением соответствующего добавочного резистора Rдоб на соответствующие клеммы левой колодки зажимов. При двухпроводном подключении ИПР на клеммных зажимах Rдоб обязательно должен устанавливаться добавочный резистор от 100 до 1500 Ом. При отсутствии добавочного резистора (или при его номинале выше 150 Ом) ИПР работает по логике 4-х проводного подключения – активируется реле «ПОЖАР» и резко возрастает токопотребление.

При подключении по 4-х проводной схеме питание ИПР осуществляется от отдельного источника питания. При переводе ИПР в режим «Пуск» (при нажатии кнопки), контакты реле Пожар подключает в шлейф (ШС) приемно-контрольного прибора добавочный резистор. Номинал добавочного резистора (Rдоб) должен соответствовать указанному в руководстве по эксплуатации на используемый приемно-контрольный прибор при параллельном подключении.
