УДП 535 ОРЛАН-П - устройство дистанционного пуска общепромышленное

Устройство дистанционного пуска общепромышленное УДП 535 серии Орлан-П (далее – УДП) применяется в пожарных системах для ручного пуска системы пожаротушения, инженерных систем и разблокирования аварийных выходов при пожаре.

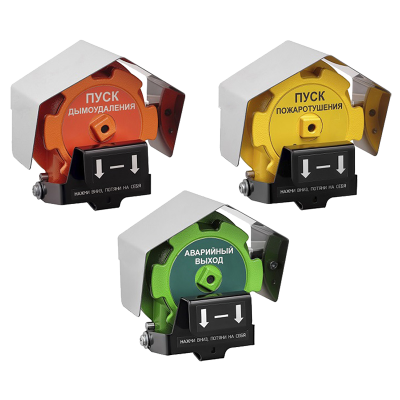

УДП выпускается в исполнениях:

• «УДП 535 Орлан-П-А-01», «УДП 535 Орлан-П-Н-01» – Пуск пожаротушения;
• «УДП 535 Орлан-П-А-02», «УДП 535 Орлан-П-Н-02» – Пуск дымоудаления;
• «УДП 535 Орлан-П-А-03», «УДП 535 Орлан-П-Н-03» – Аварийный выход;

УДП выполнено в соответствии с требованиями технических средств пожарной автоматики по ГОСТ Р 53325. Корпус УДП «УДП 535 Орлан-П-А-01/-02/-03» изготовлен из алюминиевого сплава АК12, корпус УДП «УДП 535 Орлан-П-Н-01/-02/-03» изготовлен из нержавеющей стали 12Х18Н10Т и имеет степень защиты оболочкой от воздействия внешней среды не ниже IP66/IP68.

Супер-яркий светодиод, расположенный на крышке УДП, выполняет функцию индикатора состояний. Возможность работы УДП в температурном диапазоне от минус 70°С до плюс 85°С.

При подключении по 2-х проводной схеме выбор типа шлейфа ППК – дымовой или комбинированный. Выбор тока режима «Пуск» из ряда заводской установки производится подключением соответствующего добавочного резистора Rдоб на соответствующие клеммы левой колодки зажимов. При двухпроводном подключении УДП на клеммных зажимах Rдоб обязательно должен устанавливаться добавочный резистор от 100 до 1500 Ом. При отсутствии добавочного резистора (или при его номинале выше 150 Ом) УДП работает по логике 4-х проводного подключения – активируется реле «ПОЖАР» и резко возрастает токопотребление.

При подключении по 4-х проводной схеме питание УДП осуществляется от отдельного источника питания. При переводе УДП в режим «Пуск» (при нажатии кнопки), контакты реле Пожар подключают в шлейф (ШС) приемно-контрольного прибора добавочный резистор. Номинал добавочного резистора (Rдоб) должен соответствовать указанному в руководстве по эксплуатации на используемый приемно-контрольный прибор при параллельном подключении.
