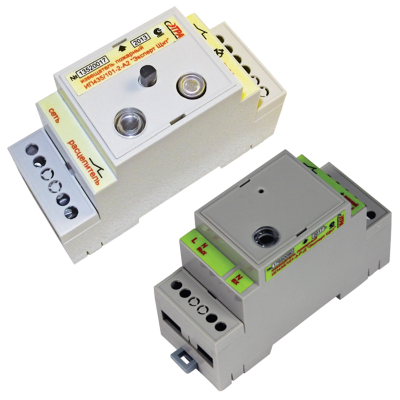

ЭКСПЕРТ-ЩИТ - извещатель пожарный комбинированный для электрошкафов, щитовых, серверных

ОБЛАСТЬ ПРИМЕНЕНИЯ. ОСОБЕННОСТИ

Извещатель «Эксперт-Щит» реагирует на факторы пожара, извещает об этом внешний приемно-контрольный прибор и самостоятельно инициирует отключение силовых цепей энергопотребления или иных средств автоматики. Тем самым достигается обесточивание электрооборудования на ранних стадиях развития пожара, что приводит к минимизации ущерба от возгорания.

Извещатель может устанавливаться в силовой электрический щит, шкаф, стойку с электротехническим или электронным оборудованием, сервер, компьютер на общую для всех устройств щита DIN-рейку и соединяться с цепями питания и управляемыми устройствами.

Обнаруживаемые факторы пожара – окись углерода (угарный газ СО) и тепло.

Поскольку СО образуется при горении практически всех полимеров, то появление СО можно интерпретировать как появление пожара. Повышение температуры гарантировано при горении полимерной оболочки кабеля.

Таким образом, по выбранным факторам пожара извещатель «Эксперт-Щит» обнаруживает пожар по превышению порога СО (от 25 ppm до 100 ppm) или порога температуры (по выбранному температурному классу А2 или В) согласно ГОСТ Р 53325-2009.

Извещатель «Эксперт-Щит» имеет в своем составе несколько видов групп контактов:

• контакты «ПКП» – для подключения к ППКОП;
• контакты – для снятия нагрузки с электрооборудования;
• контакты «~220В» – для подачи напряжения питания на «Эксперт-Щит».

В извещателе «Эксперт-Щит» используется электрохимический сенсор, что обеспечивает требуемую чувствительность. В качестве сенсора температуры используется цифровой термометр.

Управление расцепителем осуществляется с помощью реле, что обеспечивает гальваническую развязку между извещателем и исполнительным устройством.

Для управления дифференциальным автоматом электро-защиты, устройством защитного отключения (УЗО) при обнаружении факторов пожара по любому из критериев извещатель подключает нагрузку, имитирующую повреждение изоляции электрооборудования. В результате электросеть при пожаре обесточивается.

МОДИФИКАЦИИ

• ИП 101/435-3-Д «Эксперт-Щит» – управление дифференциальным автоматом электрозащиты или УЗО;
• ИП 101/435-3-Р «Эксперт-Щит» – управление независимым расцепителем.
