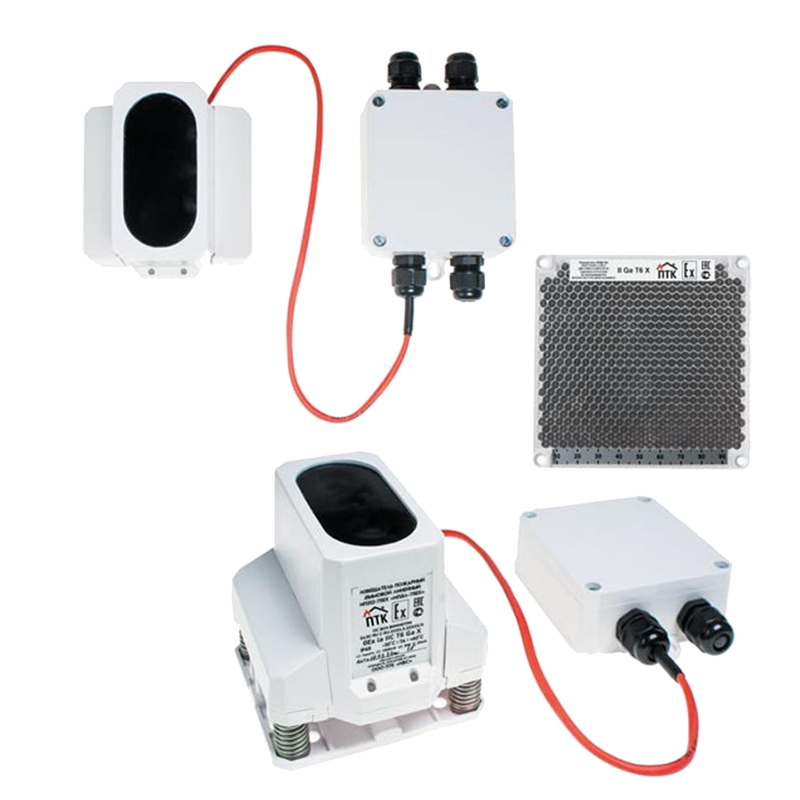

ИПДЛ-75Ех-ЯСТРЕБ Извещатель пожарный дымовой линейный взрывозащищенный

Извещатели рассчитаны на непрерывную круглосуточную работу и применяются в закрытых помещениях зданий и сооружений совместно с любыми приборами приемно-контрольными охранно-пожарными.

Извещатели предназначены для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), и подключается в искробезопасные шлейфы сигнализации приборов, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя.

Извещатель ИПДЛ-75Ех-Ястреб имеет маркировку взрывозащиты 0ExiaIIСT6Ga, отражатель имеет маркировку взрывозащиты IIGaТ6X по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Подключение извещателей к приёмно-контрольным приборам может быть произведено только с помощью двухпроводных шлейфов сигнализации.

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия извещателей основан на уменьшении мощности оптического луча при прохождении через задымлённую среду. ИП 212-75Ех-Ястреб работает в инфракрасном диапазоне волн. При монтаже приёмо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приёмо-передатчика с направлением на рефлектор.

При работе в штатном режиме приёмо-передатчик периодически (с интервалом в 600мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, отразившись от рефлектора и вновь преодолев контролируемое расстояние, возвращаются на приёмо-передатчик, принимаются и обрабатываются им.

Решение о наличии дыма в защищаемом пространстве принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оп-тического луча в незадымленной среде). Порог срабатывания может быть выбран при уста-новке тактики работы равным 20 %, 30 %, 40 % или 50 %. В связи с тем, что луч дважды преодолевает контролируемое пространство, снижение интенсивности луча в процентном отношении будет больше, чем значение порога и составит: 36 % для порога 20 %, 49 % для порога 30 %, 64 % для порога 40 % и 75 % для порога 50 %. При снижении интенсивности луча более чем на 96 % (соответствует порогу 80 %) - будет фиксироваться извещение «Неисправность-луч».

МОДИФИКАЦИИ

Извещатели выпускаются в 3-х основных модификациях отличающихся максимальной дальностью действия: 60 метров, 80 метров и 100 метров.

ПРЕИМУЩЕСТВА

• Однопозиционное исполнение – все извещатели состоят из блока приемо-передатчика и рефлектора-отражателя;
• Взрывозащита реализована искробезопасной электрической цепью, маркировка блока приемо-передатчика 0ExiaIIСT6Ga, отражателя IIGaT6X, особые условия эксплуатации отражателя – протирать только влажной тканью;
• Рефлектор-отражатель относится к неэлектрическому оборудованию, кабельную линию к нему вести не нужно, ведётся она только к блоку приемо-передатчику;
• Возможные диапазоны дистанций – от 8 до 60, до 80 и до 100м. Дистанция функционирования варьируется с помощью разного количества рефлекторов-отражателей;
• Степень защиты оболочкой – IP65 и для гермо-блока и для блока приёмо-передатчика;
• Удобный монтаж за счёт открытого доступа к гермо-блоку;
• Простота эксплуатации и технического обслуживания.
